儀表特點

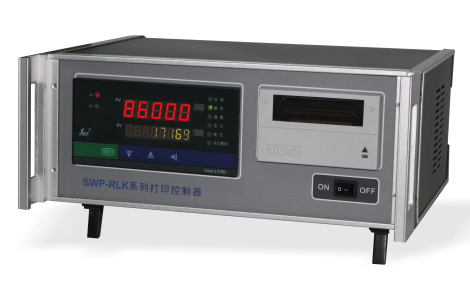

1、SWP-RLK臺式帶打印流量積算儀功能由所配置的流量積算儀決定，SWP-RLK配置的是SWP-LK80或SWP-LCD-NL80流量積算儀，流量積算儀技術參數及功能請參閱http://m.wxmqjy.com/product/794.html的詳細介紹。
2、機箱內已將流量積算儀和打印機裝配接線，用戶僅需在機箱接線端子上接入電源、輸入信號和控制輸出接線即可使用。
3、機箱外形尺寸：360×140×230mm(長×高×深)，重量約1500g。

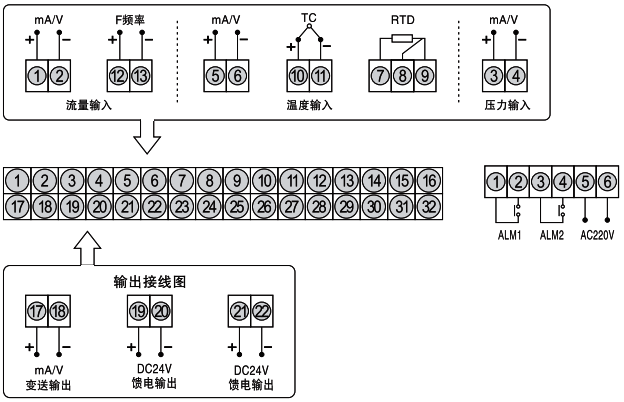

SWP-RLK臺式帶打印流量積算儀接線圖
SWP-RLK臺式帶打印流量積算儀選型表
SWP-①②-③④-⑤⑥⑦-⑧⑨-⑩-?
①外形特征
[RLK80]：配置160×80mm智能流量積算儀，橫式
[LCD-RLK80]：配置160×80mm液晶防盜型流量積算儀，橫式
[LCD-RLKR80]：配置160×80mm液晶防盜型流量積算記錄儀，橫式
②控制作用
[1]：單純流量顯示和累計，無補償輸入
[2]：帶溫度和壓力補償流量積算儀
[3]：飽和蒸汽帶溫度壓力補償-查表法
[4]：過熱蒸汽帶溫度壓力補償-查表法
③通訊方式
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
④瞬時流量值變送輸出方式
[0]：無輸出
[2]：瞬時流量4-20mA變送輸出
[3]：瞬時流量0-10mA變送輸出
[4]：瞬時流量1-5V變送輸出
[5]：瞬時流量0-5V變送輸出
⑤流量輸入類型
[A]：4-20mA/流量積算儀流量輸入信號可以在4-20mA、0-10mA、1-5V、0-5V和頻率
[B]：0-10mA/輸入信號之間切換切換流量輸入信號時，通過修改儀表二級參數中流量輸
[C]：1-5V/入信號類型代碼就可以完成
[D]：0-5V
[F]：頻率輸入（0-5kHz），信號來自渦街流量計
[M]：0-20mA輸入
⑥壓力補償信號輸入類型
[N]：無壓力補償
[A]：4-20mA/流量積算儀壓力補償輸入信號可以在4-20mA、0-10mA、1-5V和0-5V輸
[B]：0-10mA/入信號之間自由切換切換溫度輸入信號時，通過修改儀表二級參數中壓力
[C]：1-5V/補償 輸入信號類型代碼就可以完成
[D]：0-5V
[R]：用戶特定輸入
⑦溫度補償輸入信號類型
[N]：無溫度補償
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[G]：Pt100鉑電阻溫度補償輸入
[E]：E分度號熱電偶溫度補償輸入
[K]：K分度號熱電偶溫度補償輸入
[R]：用戶特定輸入
⑧第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
[B]：流量定量到控制------自動啟動
[C]：流量定量過程控制----自動啟動
[D]：流量定量到控制------手動啟動
⑨第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
[B]：流量定量到控制------自動啟動
[C]：流量定量過程控制----自動啟動
⑩饋電輸出
[N]：無DC24V饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[P(12V)]：1路DC12V饋電輸出，給現場渦街流量計供電
?供電方式
[省略]：AC220V供電
[T]：AC90-265V供電(開關電源)
選型舉例
SWP-RLK802-02-AAG-HL-2P
SWP-RLK802-82-AAG-HL-2P-T
