微型彩色無紙記錄儀YR-ASR200是一款體積小、色彩豐富、成本適中、功能強大、高可靠性及高性價比的無紙記錄儀，滿足受空間、成本、顯示等方面約束的工業現場需求。YR-ASR200把監視記錄的輸入信號通過高性能微處理器進行數據處理并轉換為可識別和讀取信號的儀器，在高分辨率液晶彩屏上以多種形式的畫面顯示出來，同時把測量數據存放在微型彩色無紙記錄儀內部的大容量存儲芯片中，并可在3.5英寸彩屏上直接進行數據和圖形查詢、翻閱和打印。微型彩色無紙記錄儀YR-ASR200適用于石油石化、化學化工、造紙塑膠、紡織印染、冶金建材、科教國防、生物醫療、市政環保、能源計量、食品糧油、煙酒飲料、設備制造、設備成套及農林畜牧漁等各行業。



YR-ASR200技術參數
1、屏幕：微型彩色無紙記錄儀YR-ASR200采用3.5英寸真彩TFT液晶屏顯示數據及各種畫面
2、精度： 實時顯示：±0.2%FS；追憶精度：±0.2%FS
3、采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現4路信號采集、記錄、顯示和最多4路報警
4、輸入通道：全隔離萬能輸入(26種輸入信號可切換)，最大支持4路萬能模擬量輸入
5、變送輸出：支持4-20mA標準電流變送輸出，負載能力500Ω，最多2路變送輸出
6、報警輸出：支持4路繼電器報警輸出
7、通訊接口：支持RS23或RS485，Mobud RTU協議
8、掉電保護：所有數據保存FLASH存儲器中，無需后備電池，確保歷史數據與組態參數不會因掉電丟失
9、供電電源：AC220V/50Hz；DC24V或DC12V(定制生產)

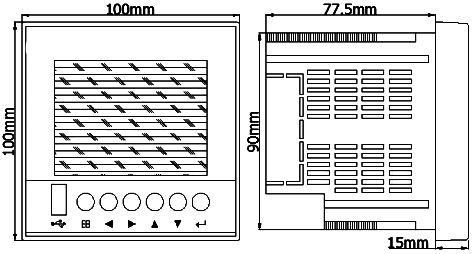

10、外形尺寸：100×100×92.5mm(高×寬×深)；開孔尺寸：92×92mm

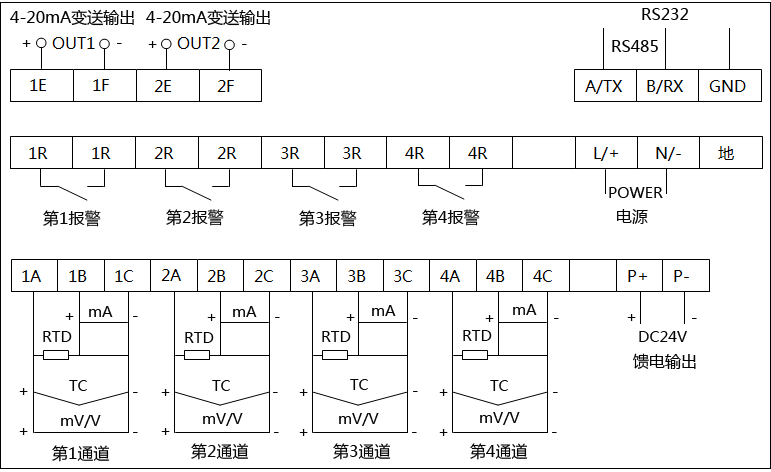

微型彩色無紙記錄儀YR-ASR200接線圖
