昌暉SWP-T16數據采集器可接受16路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集及數據傳送的全過程。SWP-T16數據采集器帶有串行通信接口，可與SWP-ASR-MD主機構成多路巡檢儀，也可以與上位機進行數據傳輸，構成多輸入回路檢測系統，實現記錄數據的集中管理。

SWP-T16數據采集器常見型號
SWP-T16-80-23-N(萬能信號輸入+RS485通信)
SWP-T16-80-08-N(Pt100信號輸入+RS485通信)
SWP-T16-80-09-N(Pt100.1信號輸入+RS232通信)
SWP-T16-80-03-N(K型熱電偶輸入+RS232通信)
SWP-T16-20-23-N(萬能信號輸入+RS232通信)
SWP-T16-20-08-N(Pt100信號輸入+RS232通信)
SWP-T16-20-09-N(Pt100.1信號輸入+RS485通信)
SWP-T16-20-03-N(K型熱電偶輸入+RS485通信)



主要特點
信號萬能輸入：17種信號可自由切換
輸入信號類型：熱電偶、熱電阻、0-5V、1-5V、0-10mA和4-20mA
使用環境：環境溫度0-45℃；相對濕度≤85%RH(避免強腐蝕氣體)
供電電壓：AC220V/50Hz或(SWP-T16數據采集器沒有電源開關，上電即進入工作)
功耗：≤5W
顯示方式：在SWP-ASR-MD多路巡檢儀主機或上位機軟件顯示
參數設定：SWP-T16數據采集器由SWP-ASR-MD多路巡檢儀主機或上位機軟件設置
通訊波特率：固定為9600bps
儀表尺寸：175×315mm(壁掛式安裝)

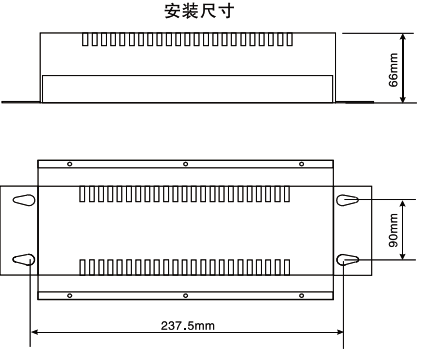

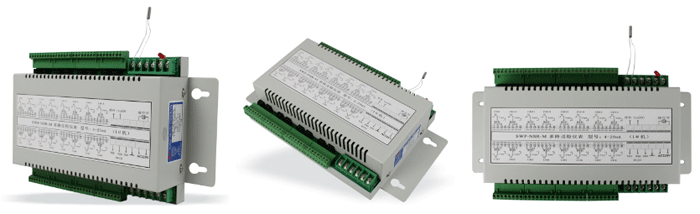

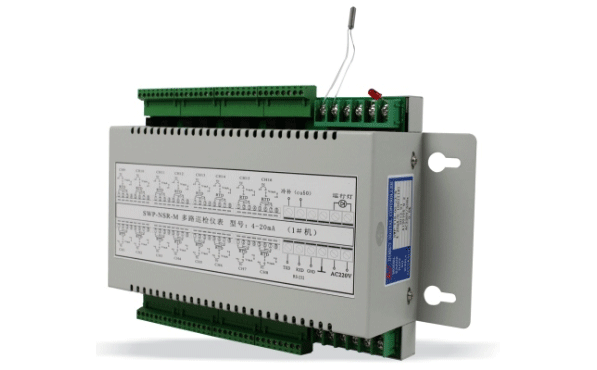

SWP-T16數據采集器外形

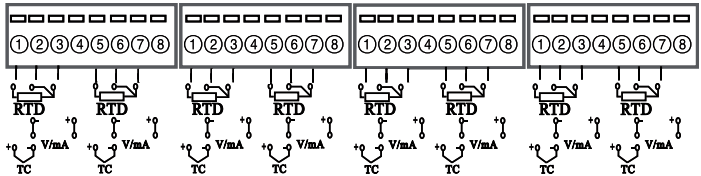

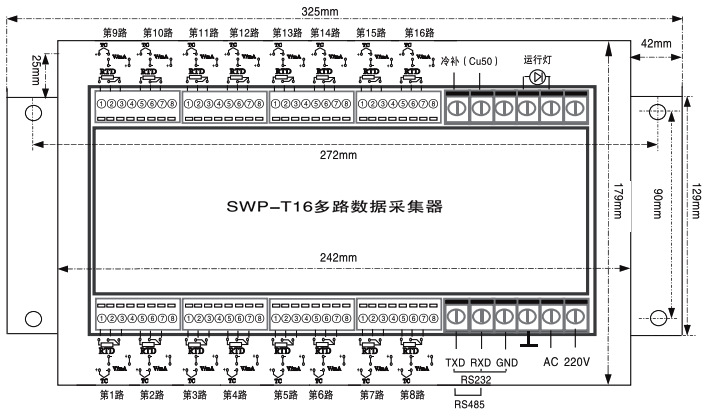

SWP-T16數據采集器接線圖






SWP-T16數據采集器選型表

關于SWP-T16數據采集器的使用，建議大家看看《SWP-T16-80-23-N數據采集器如何使用》技術文章。
