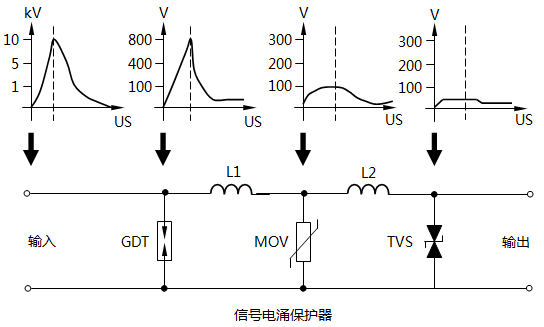

圖1 信號電涌保護器工作原理
例如：當電涌電壓以1kV/us的標準速率上升，峰值為6kV的脈沖電壓加在一個24V信號電涌保護器的組合保護電路時，通過氣體的放電管后電壓大約被限制在700V。此電壓通過耦合元件(電感或電阻)的衰減和壓敏電阻的抑制，電壓大約被限制在150V左右。再經抑制二極管箝位使輸出電壓限制在40V左右。這樣被信號電涌保護器保護的電子設備只需承受較低的瞬間過電壓而免受損害。
相關標準
SPD使用、安裝時遵循的部分相關國際、國家、行業標準：
◆IEC 62305-4 Protection against lightning ? Part 1: General principles
◆IEC 62305-4 Protection against lightning ? Part 4: Electrical and electronic systems within structures
◆IEC 61643-12 Low-voltage surge protective devices ? Part 12: Surge protective devices connected to low-voltage power distribution systems ?
Selection and application principles
◆GB 50057 建筑物防雷設計規范
◆GB 50343 建筑物電子信息系統防雷技術規范
◆GB 50650 石油化工裝置防雷設計規范
◆SH/T 3164 石油化工儀表系統防雷工程設計規范
◆HG/T 20513 儀表系統接地設計規定??
SPD產品研發時遵循的部分相關國際、國家、行業標準：
◆IEC 61643-11 Low voltage surge protective devices ? Part 11: Surge protective devices connected to low-voltage power systems ? Requirements and test methods
◆IEC 61643-21 Low voltage surge protective devices ? Part 21: Surge protective devices connected to telecommunications and signalling networks ? Performance requirements and testing methods
◆IEC 61643-31 Low voltage surge protective devices ? Part 31: Requirements and test methods for SPDs for photovoltaic installations
◆IEC 60079-0 Explosive atmosphere ? Part 0: Equipment ? General requirements
◆IEC 60079-1 Explosive atmosphere ? Part 1: Equipment protection by flameproof enclosures “d”
◆IEC 60079-11 Explosive atmosphere ? Part 11: Equipment protection by intrinsic safety “i”
◆GB/T 18802.1 低壓電涌保護器(SPD) 第1部分: 低壓配電系統的電涌保護器 性能要求和試驗方法
◆GB/T 18802.21 低壓電涌保護器 第21部分: 電信和信號網絡的電涌保護器(SPD)-性能要求和試驗方法
◆GB/T 18802.31 低壓電涌保護器 特殊應用(含直流)的電涌保護器 第31部分: 用于光伏系統的電涌保護器(SPD)性能要求和試驗方法
◆GB 3836.1 爆炸性環境 第1部分: 設備通用要求
◆GB 3836.2 爆炸性環境 第2部分: 由隔爆外殼“d”保護的設備
◆GB T15464 儀器儀表包裝通用技術條件......
信號電涌保護器能否替代信號隔離器？
不能！信號電涌保護器用于抑制突發性短時(ns級)浪涌高壓，而信號隔離器用于信號隔離，兩者的功能和目的不同，所以無法實現互相替代。
現場安裝型信號電涌保護器，串聯型和并聯型的區別？
串聯型信號電涌保護器是接在輸入信號線與變送器之間，并聯型信號電涌保護器是接在變送器末端。現場變送器有的有2個堵頭，有的只有1個堵頭。對于1個堵頭的，只能采用串聯型信號電涌保護器。
