1、電氣二次回路概述
電氣系統內電氣二次回路是一個必不可少的環節，它調控電氣一次回路，并起保護作用，對其他設備也起到了一定的調控作用，和一次回路一起保障電路系統的正常運轉，保障電力系統在生產過程中的穩定性。隨著時代的發展，人們對電力的需求越來越大，電路系統在人們生活中的應用范圍也逐漸擴大，電氣二次回路在整個電氣系統中的重要性也越來越得到人們認可。值得注意的是，電氣二次回路的分類方式一般是按照功能區分、用途區分以及按照電路的形式來區分，針對不同類型的電氣二次回路，其故障分析的措施也有所不同。
2、電氣二次回路類型與故障排查分析
①電氣二次回路的類型
前面說到，電氣二次回路起到對電氣一次回路和其他電氣設備的調控與保護電路的作用。電氣二次回路作為電路系統中重要的環節，其正常運轉不僅是保障電路系統正常運行的重要因素，更是保障電廠穩定生產的關鍵環節。其次，隨著電路系統的廣泛運用，電氣二次回路也在各種領域中發揮著作用。
一般我們將電氣二次回路按照方式分為三類，如果按照用途來分，則可以分為以原理為基礎的接線電路、展開接線電路以及以安裝為基礎的接線電路三種。而如果按照功能來分類，則可以分為有保護功能回路、與電力儀表配合的測量功能回路以及有控制功能回路三種。最后，按照電路形式來分類則可以分為直流回路與交流回路兩種類型。

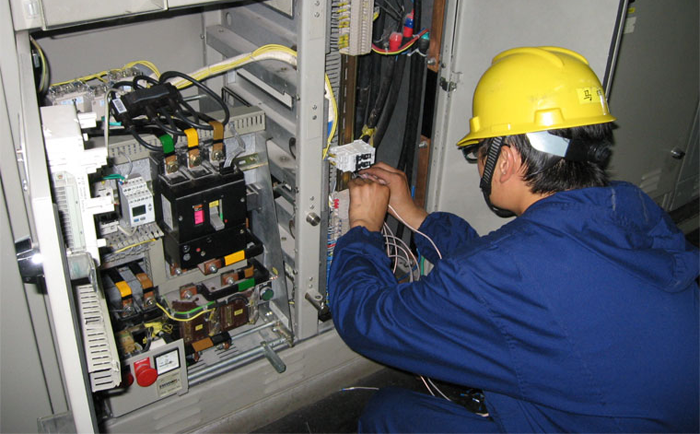

②電氣二次回路故障排查分析
電氣二次回路的常見故障具有同一性與多樣性的特點，同一類型的故障可能會以不同的故障表現形式表現出來，且不同的故障也會出現一樣的故障現象。這就要求，在處理實際運行過程中處理電氣二次回路故障時，需要視實際情況來分析故障的具體表現，明確好故障發生的時間以及環境情況，故障發生前后是否有異常等。如及時檢查故障發生前有無奇怪氣味、振動或者溫升以及異常聲音等出現，再借助專業的儀器，通過對電路系統的電流、電壓、絕緣值以及功率等信息進行判斷，以準確確定故障發生的位置。同時，如果發現故障表現出來的現象與設備以前發生的故障類似，就可以利用起來以縮小故障查找范圍，進一步快速準確定位故障，并解決故障。

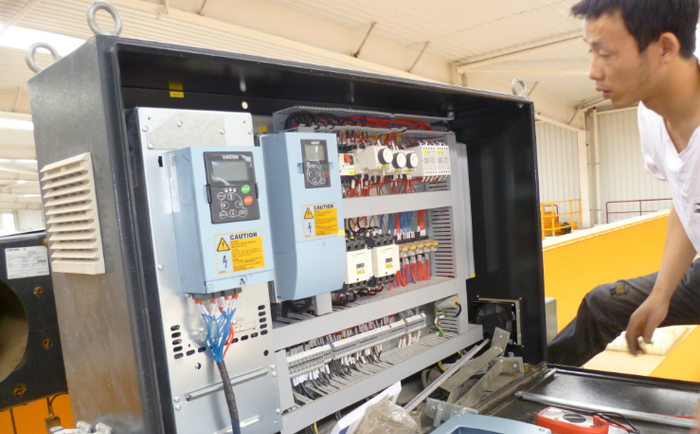

3、電氣二次回路的故障分析方法
①開路法
所謂開路法就是指在直流系統出現接地故障時，對電氣二次回路的故障進行詳細的分析。一方面要對整個電氣電路進行逐條開路操作，找出有問題的線路；另一方面，要求工作人員利用電壓表測量出地表的壓力，觀察測量值是否正常。另外，可以通過前面兩種查找結果與測量結果來確定二次回路出現故障的位置。
②替代法
一般來說，我們將替代法用在對于電氣二次回路的電子元件故障情況下，但隨著電子電路的廣泛運用，電子元器件也成為了各大工廠主要使用的設備。事實上，對于電氣二次回路的電子元件故障處理是一項非常復雜且麻煩的工作，所以可以使用替代法來解決。首先，我們需要判斷是電氣回路中哪些電子元件較為容易出現故障，再將這些元件拆卸，將其與該元件相同或者性能相同的電子元件替換出現故障后的元件。最后對電路進行通電檢查，觀察電路是都正常運行，如果正常工作證明是該元件出現問題，而如果不能正常工作可以相比此方法對其他的元件進行替換檢查。
③電位測定法
前面說到的替換法需要工作人員對各種類型的電子元件有一個了解，但當元器件型號較多，實施起來較為費時費力。此時，可以采用電位法來判斷究竟是哪一個電子元件出現故障。通過輔助設備測量出電氣二次回路中各個部分的電位，如果出現異常，就說明此部位的電子元件出現問題。電位測定法能夠較為快速和準確的查找出故障元件，更加提升了效率。
④電流測定法
如果遇到技術人員錯誤操作繼電保護裝置，而使得線路中的斷路器斷開。此時，檢修人員必須及時對電氣二次回路進行檢測，以及時確定出故障原因。針對這種情況，檢修人員一般使用電流法來判斷電路中電氣二次回路是否有短路的問題。利用電流表測定出電路的工作電流，如果發現值不在正常的范圍內，則可以確定有短路故障。
4、電氣二次回路故障的處理方法
①互感器二次回路常見故障
電壓互感器是重要的一次設備，一旦其二次回路出現問題，將會給整個二次系統帶來重大影響，因此保證其二次回路的穩定運行至關重要。互感器二次回路常見故障有兩點，一是因接線錯誤引起的故障。如誤將雷電波沖擊后擊穿保險的接地端與電壓互感器二次側V相接地點直接連接，造成V相二次線圈直接短路，此故障可能會引發電壓互感器的燒毀，處理措施是將V相接地點M移至V相熔斷器FUV的出線端，并對擊穿保險進行定期檢查。二是停電的電壓互感器發生高壓觸電故障。此類故障要先明確停電狀態下電壓互感器的來電途徑進行，取高壓側掛地線和低壓側的熔絲，用萬用表測量感應電勢。在I段母線和n段母線電壓互感器的二次中性點連接線之間安裝閘刀K，在檢修時控制電流流通。
②直流系統接地故障
直流系統接地故障較為常見，且危害較大，系統中的PT或CT二次回路發生直流接地時，應結合運行方式、操作情況以及氣候影響等條件，對可能接地的地點進行判段，一般采取拉路法分段尋找和處理，原則如下：先照明和信號部分后操作部分；先合閘回路后保護回路；先室外部分后室內部分；按電壓等級從10kV到110kV回路依次進行；先找簡單保護回路后找復雜回路；先一般設備后重要設備。在切斷各專用直流回路時時間應小于3s，不論回路接地與否均應合上。同時，對接地點的查找應禁止采用燈泡代替儀表進行，以免誤動跳閘，所采用的儀表其內阻不應低于200Ω/V。發生直流回路接地時嚴禁在二次回路上工作，處理時切忌造成直流短路和另一點接地。拉路前應采取必要措施防止直流失電可能。
總之，隨著設備系統自動化程度的提高，電氣二次回路的作用越來越重要，這就要求我們必須具備良好的知識基礎，在判斷故障時要多方考慮各相關因素，對故障的查找和處理要準確快速，從而確保生產設備的健康安全運行。
