某公司10kV高壓配電室內的一臺電壓互感器PT柜，該PT柜投入運行后柜內的電壓繼電器KV多次燒毀。昌暉儀表在本文分享電壓繼電器燒毀故障處理方法和電壓繼電器選型的一些經驗。

【故障現象】PT柜投入運行后柜內的電壓繼電器KV多次燒毀
【診斷分析】
①經昌暉儀表制造有限公司電氣工程師檢查，燒毀的電壓繼電器安裝在三相五柱式電壓互感器的開口三角形上，用于三相電源電壓
的絕緣監視，其接線如圖所示。

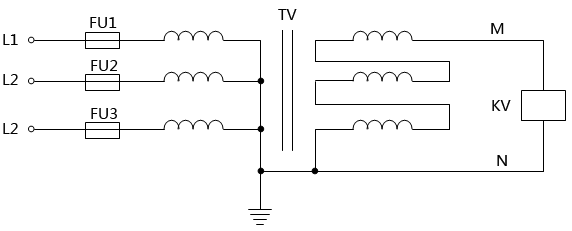

10kV電壓互感器與電壓繼電器的接線

②在正常情況下，三相電壓平衡對稱，相電壓均為10000/1.732=5700V左右。經合成后，在電壓互感器PT的三角形開口端MN處，電壓為零或接近于零。當10kV側某一相對地絕緣擊穿，造成單相接地故障時，該相對地電壓降低，其余兩相對地電壓升高，使得三相電壓不再對稱。當10kV側不平衡電壓合成值達到1500V時，MN端口處電壓達到KV的整定值15V，KV立即動作，接通信號繼電器，發出信號提醒值班電工。
③分析認為，KV原設計型號為DY-23C，額定電壓為30V，整定值為15V。如果10kV側不平衡電壓合成值長期超過3000V，則MN端口處電壓也將長期超過KV的額定電壓30V。若發生三相電源單相接地最嚴重的情況(即單相金屬性接地)，MN端口處電壓將高達100V，KV不堪重負，這樣很容易燒毀。顯然，KV原選用DY-23C是不合適的。
【故障處理】昌暉儀表根據上述情況，重新給客戶更換額定電壓為100V，動作電壓為15V的電壓繼電器，如DY-23C/60C等。更改后，KV長期使用無一燒毀。
