一、填空題
1、當軸系儀表的位移探頭和延伸電纜突然脫開時，此時面板上的ALERT、DANGER 、BYPASS燈都亮，報警和聯鎖繼電器都動作。
2、CS3000系統中如一個表的畫面上有CAL字樣，表明該表處于校驗狀態，可以改變它的PV值。
3、整個聯鎖系統應該由檢測元件、報警設定模件、邏輯控制系統、聯鎖執行元件組成。
4、TPS或TDC3000系統中，各操作站（US或GUS）由LCN網絡連接；各控制站（APM或HPM）由UCN連接，而NIM設備則是LCN和UCN的網絡連接設備。
5、緊急停急系統必須通過TUV安全等級AK4以上的認證。
6、輸出到直流電磁閥信號的中控兩端子并接一個二接管的作用放電。
7、質量流量計是根據科里奧利原理制成的，一般隨著測量溫度的升高，它的質量流量不變(填增加、減少或不變)。
8、用一只標準壓力表校驗工藝壓力表，讀得標準壓力表的讀數為100Kpa，讀得被校壓力表的讀數為98Kpa，則被校表的絕對誤差為-2KPa，精度為2.5級。
9、505可以接受的轉速探頭個數為2個。
10、機組在升速過程中應快速通過臨界區域。
11、反邏輯回路中，二取二回路應組成邏輯或。
12、套筒調節閥，只要改變套筒的窗口形狀，就可以得到不同的流量特性和流量系數。
13、螺紋分為公制螺紋、英制螺紋兩大類。
14、氧化鋯氧分析器的類型一般是按照探頭的結構形式來劃分的。目前我廠使用的氧化鋯分析器大致可分為直插式和抽吸式兩種。
15、餾程，或稱沸程是指油品試樣的蒸餾溫度沸點與餾出量之間以數字關系表示的溫度范圍。
二、選擇題
1、RS觸發器當S和R 端都不接通時，輸出端為（D）
A、1 B、0 C、與S端一致 D、保持原狀態不變。

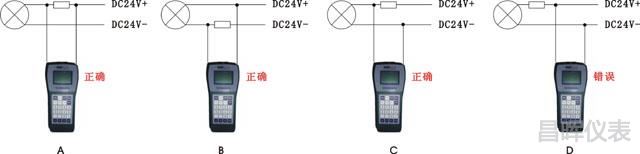

2、用275手操器來設置智能差壓變送器，正確的接線方法是（A、B、C ）
3、三取二聯鎖邏輯關系可以用（A）
A、3個與門和一個或門 B、3個或門和一個或門
C、3個或門和一個與門 D、3個與門和一個非門
4、下面對聯鎖第一事故報警信號的描述，哪些是正確的。(A、B、D )
A、一般閃光表示第一事故信號，平光表示第二事故信號。
B、第一事故是為了更好地查找聯鎖發生的真正原因。
C、第一事故通常采用不確認直接復位消除。
D、聯鎖第一事故信號在緊急停車系統中采用SOE軟件實現。
5、SPA報警設定器的“PASS WORD”遺忘，則應該（C）
A、重新斷電啟動 B、把口令跳線短接 C、把口令跳線斷開 D、送入SPA報警設定器的超級密碼“55”
6、以下屬于標準節流裝置的節流元件是: (A、B、C )
A、孔板 B、噴嘴 C、文丘里管 D、1/4圓噴嘴
7、在以下四種節流元件中壓損最小的節流元件是（C）
A、孔板 B、噴嘴 C、文丘里管 D、1/4圓噴嘴
8、在相同的差壓下，當流體的密度增加時將會引起（A、D ）
A、流體的質量流量增加 B、流體的體積流量增加
C、流體的質量流量減少 D、流體的體積流量減少
9、某人在設計孔板流量計時，管道的內徑按DN100設計，但在實際使用時卻發現管道內徑為為DN102，這時儀表的實際流量將（C、D）
A、流體的質量流量增加 B、流體的體積流量增加
C、流體的質量流量減少 D、流體的體積流量減少
10、可用于國際貿易中的計量?jī)x表精度是（A、B、C）
A、0.05級 B、0.1級 C、0.2級 D、0.3級

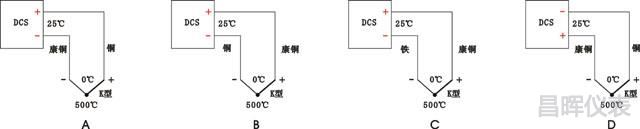

11、以下有四種K型熱電偶配補償導線與DCS的連接方法，正確的是（A）
12、Honeywell公司的FSC系統的DBM卡的作用是（A、B、C、D ）
A、顯示系統的時間和日期 B、提供后備電池的功能
C、機柜的溫度檢測 D、系統報警信息檢測
13、對于Micro Motion質量流量計，若實際使用的壓力比標定壓力高得多時，這時測量質量流量值和實際流量相比應該是（A）（注現場沒有壓力變送器補償，流量系數也未作處理）。
A、比實際流量少 B、比實際流量多 C、一樣多 D、有可能比原來的流量多，也有可能比原來的少
14、在雷達液位計中，微波的傳輸與下列因素有關的是（C、D）
A、溫度 B、壓力 C、物料特性 D、介質的流動狀態
15、爐溫與給水流量組成串級調節系統，爐溫為主參數，給水為付參數，氣動薄膜調節閥選用氣關閥，哪么主、付調節器的選擇應是（B）
A、主調節器為正作用，付調節器為反作用。 B、主調節器為正作用，付調節器為正作用
C、主調節器為反作用，付調節器為正作用 D、主調節器為反作用，付調節器為反作用
16、本安型儀表可以適用于氣的危險場所是（D）
A、0區、1區 B、1區、2區 C、2區、3區 D、所有區域
17、要把一只配吳忠定位器的正作用執行機構改成反作用執行機構，下面哪幾步是必須做得（A、D、E）
A、更換執行機構推桿，配紫銅管 B、更換閥座閥芯 C、定位器氣動放大器旋轉180度
D、噴嘴檔板上下?lián)Q向，凸輪換向 E、更換行程牌
18、工藝管道采用18-8不銹鋼材質，介質溫度360℃，介質壓力是6.0MPa，一次閥應選用(D)。
A、Z11H-40DN15 B、Z11Y-64DN15 C、J23H-160DN10 D、Z11Y-160DN15

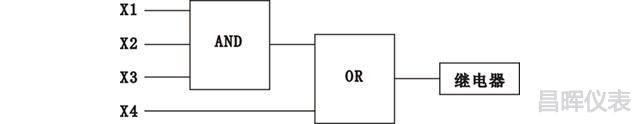

19、對于如圖所示的邏輯，要求繼電器的正常工作狀態為事故安全型，下列說法正確的是：（B、C、D）
A、當X1=X2=1時，X3=X4=0 繼電器得電
B、當X1=X2=X3=1時，繼電器得電
C、當X1=X2=X3=X4=1時，繼電器得電
D、當X1=X2=0；X3=X4=1時，繼電器得電

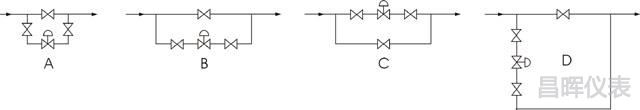

20、某裝置有一調節閥經常被鐵屑和臟物卡死，工藝提出要對調節回路進行改造，你認為比較合理安裝方案是（C）
21、在流程中，表示氣壓信號線的符號是（A）
21、以下表示一些國家頒布的儀表常用的法定計量單位，正確的是：（A、C、D）
A、t/h B、T/H C、kg/m3 D、Pa

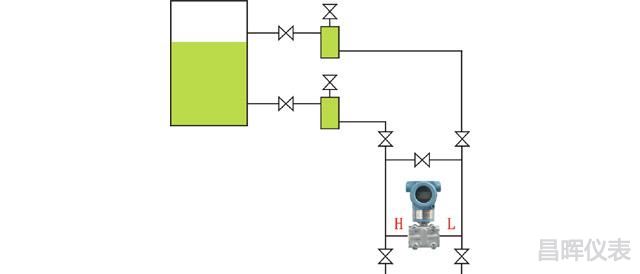

22、有一負遷移100%的儀表要求重新對零位（如圖），儀表工灌好隔離液后對其回零檢查，儀表對零的正確方法是（A、B）
A、關閉一次閥，打開上放空閥，儀表指示0%
B、關閉二次閥，打開平衡閥，儀表指示100%
C、關閉二次閥，打開排污閥，儀表指示100%
D、關閉二次閥，打開變送器排污堵頭，儀表指示100%
23、加裂傾點儀樣品杯內采用的檢測方法是(A)。
A、光電檢測 B、磁力檢測 C、壓力檢測 D、流量檢測
24．當被測氣體中含有較多的烴類氣體時，氧化鋯分析儀的示值將（B）。
A、偏高 B、偏低 C、不變 D、不一定
25．以下(D)事件將會引起PV值的初始化（確定初值）：
A、控制器由手動切換到自動 B、控制器由自動切換到串級；
C、該點由ACTIVE狀態置為INACTIVE D、該點由INACTIVE變?yōu)锳CTIVE
26、HM設備用來存儲生產過程的歷史數據，同時也存儲系統設備的屬性文件和控制數據庫文件，當HM故障時，系統將會受到（B）影響。
A、操作站無法操作 B、歷史數據不能存儲 C、控制站數據無法傳送到操作站 D、不受任何影響。
三、是非題
1．對于3300mm 8 mm傳感器來說其輸出電壓約為7.87V/mm 。(√)
2、3300傳感器所測量的輸出電壓數值與材料有關。(√)
3、3300 8mm傳感器不但能測量軸振動，也能測量鍵相位和轉速。(√)
4、HPM或APM控制站所擁有的軟點總量是有限制的，但每一類型點的數量只要不超過總數，可以任意組合。(√)
5、TPS系統中，點名可以是字母數字的任意組合，但不能包含空格。(√)
6、CS3000系統中如一個表的畫面上有AOF字樣，表明該表報警禁止。(√)
7、HPM控制站數據庫組態時，硬點的槽號（地址號）必須唯一，而軟點槽號無此要求。(×)
8、角接取壓和法蘭取壓在標準孔板制造上有一定的區別。(×)
9、流量系數是在一定的條件下，表示介質水通過調節閥的流量，其單位是m3/h或t/h。(×)
10、熱導型色譜儀開機時要先通電，再通載氣，停機時先停載氣。(×)
11、當色譜柱的分離效能明顯變差時，出峰的速度也隨之變慢。(×)
12、活接頭的正確連接方向應是：活接頭公口到母口的方向即是介質的流向。(×)
13、同樣溫度下，鉑銠-鉑銠熱電偶的電勢比鉑銠-鉑的熱電勢大。(×)
14、紅外線是界于可見光與微波之間。(√)
15、閃點分析儀的溫度升高速率對閃點有影響。(√)
16、兆歐表有三個接線柱：“線”L、“地”E、“屏”G。在進行一般測量時，只要把被測絕緣電阻接在“線”和“地”之間即可。(√)
17、TDC3000的控制組內只能包含調節回路。(×)
18、真空表所測得的讀數是絕壓。(√)
19、霍尼韋爾DCS中有一單回路調節系統，K設置越大，則放大倍數越大，調節作用越強。(√)
20、有一本質安全型儀表，儀表的引線接頭必須加密封墊片，否則防爆性能被破壞。(×)
21、熱電偶回路中接入銅導線后，雖然銅導線二端溫度相同，但會影響熱電偶的正確測量。(×)
22、偏心旋轉調節閥對含固體懸浮物和高粘度的流體調節較為理想。(√)
23、一般凹凸面對焊法蘭適用于易燃易爆、有毒、壓力溫度較高的管道。(√)
24、TDC-3000 DCS的操作站也具有數據采集和存儲的作用。(×)
25、G1"圓柱管螺紋每25.4mm內的牙數為11牙。(√)
26、氧化鋯氧分儀常用來測量可燃?xì)怏w中的氧含量。(×)
27、音叉式液位開關動作點一般只跟安裝位置有關。(√)
28、根據科里奧利原理，流體流過測量管時產生的相位差與流體的質量成一定的比例關系。(√)
29、在晶體三極管的特性參數中，β是指電流放大系數。(√)
30、TPS UCN網上可以掛APM、LM和NIM三種類型的節點。(√)
31、感應電動勢產生的條件不是磁通本身的大小，而是磁通的變化。(√)
32、理研型號為SD-703EC的表是專門用來檢測可燃?xì)怏w的。(×)
33、一臺本安型的氣體報警儀必須在儀表盤后加裝隔離安全柵。(×)
34、SS-3000C在自吹掃時紅黑端子的電壓為4V。(√)
四、問答題

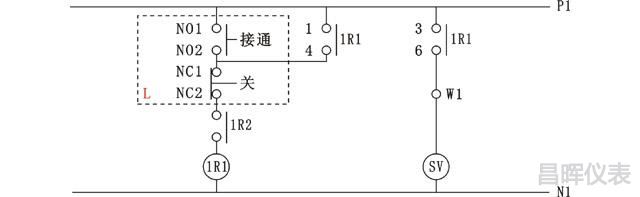

1、一個帶電磁閥的聯鎖調節閥，當電磁閥激磁時，調節閥可以控制；失電時，調節閥聯鎖。在開車時，由于1R2繼電器失電，工藝要求調節閥能控制。儀表工用短接線短接P1和W1兩端子；開車正常后（1R2繼電器已經得電），儀表工直接拆除短接線，會發生什么？為什么？
答：聯鎖調節閥動作，因?yàn)楝F(xiàn)場接通按鈕是斷開的，1R1繼電器還是失電。如果為了聯鎖閥不動作，現場接通按鈕必須按一下
2、氧化鎬分析儀在運行中氧量值始終偏高，其原因可能有哪些？
答：① 安裝法蘭密封不嚴造成漏氣。
② 標氣入口堵塞不嚴或未堵塞造成漏氣。
③ 鎬管破裂漏氣。
④ 探頭長期未進行校準。
⑤ 鍋爐或加熱爐漏風。
3、TDC3000 DCS中某點的細目里出現"BadPV"（壞值），請寫出至少四種原因。
答：1、輸入信號斷；2、此點沒有處于激活狀態；3、24V電源故障；4、嚴重超量程；5、AI卡故障
4、某3051變送器在用275手操器進行調零操作時，275上顯示"ZERO FAIL"（調零失敗），請問一般有幾種可能？
答：① 表頭保護功能跳線插針位于ON位置；
② 軟件設定"LOCAL，KEYS"為不允許，（DISABLE）；
③ 偏差已超出零位調整的范圍
五、計算題
1.有一比值調節系統，G1變送器量程為0-8000m3/h，G2變送器量程為0-10000m3/h，差壓經開方后再用比值器，k=G2/G1=1.2，試求比值器上的比值系數。
答：變送器開方后得出比值系數為0.96。

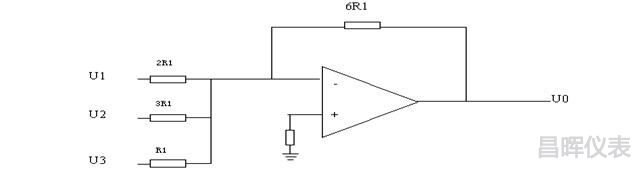

2、對于一如圖所示的加法運算電路，已知U1=10V，U2=5V，U3=2V，請計算U0
答： U0=-（3U1+2U2+6U3）=-52V
3、現有一臺精度等為0.25級流量變送器，工藝量程0-7500M3/h，在測量過程中，其最大絕對誤差為52m3/h，求儀表的最大引用誤差、基本誤差、允許誤差；請問該儀表的精度是否合格？
解：① 最大引用誤差為：52÷（7500-0）×100%=0.69%
② 基本誤差為：0.69%
③ 允許誤差為：±0.25%
④ 儀表精度不合格。因?yàn)樵摫淼幕菊`差為0.69%，大于儀表允許誤差±0.25%。
六、儀表工識圖題
1、下列圖的功能是什么？
答：這是一個自鎖回路。當條件A為“1”時，即使A又變成“0”，輸出仍為“1”，此時只有當B為“0”時才能復位。

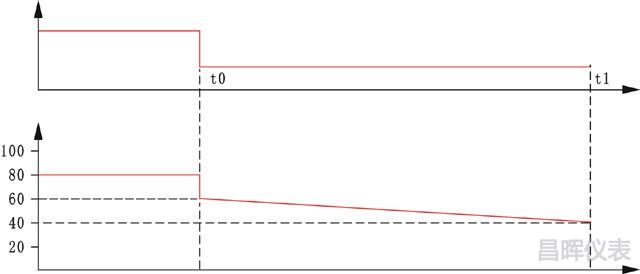

2、有一電動調節器,其參數整定為P(比例度)=50%，I(積分時間)=1分，D=0，測量與給定分別為60%，輸出為80%，調節器正作用，在t0時，測量信號瞬時從60%降到50%，1分鐘后，儀表輸出值變化為多少？請畫出輸出變化曲線
