文章論述長距離輸水控制系統的全局預覽、壓力自動調節、水位聯鎖保護、自動排泥、抗水擊保護、管路檢漏等六大功能。本案例在壓力自動調節過程中引入了信號選擇器功能模塊，利用低信號選擇器對輸入信號進行選擇輸出，對排水泵進、出口壓力實行自動調節。
1、輸水工藝系統
某公司五家溝至南陽坡輸水工程，日輸水量1000m3(日運行20h，小時輸水量50m3/h，管道全長7.587km，管路全線傍山路埋地敷設，沿線地形復雜，高差達104m，中途一處穿越河流時管路出地面沿管架跨越河流。工程起點為五家溝礦井水處理間，末端為南陽坡礦井接收水池。
五家溝礦井水池設加壓泵房一座，沿途設排泥井4座、閥門井4座、呼吸排氣井3座，為了便于運行管理及指明位置，每座閥門井均標識樁號。
在加壓泵房設置兩臺排水泵，一臺工作，一臺備用；在4座排泥井和4座閥門井分別設有電動閥門，用來實現系統的自動排泥和運行保護。工藝流程圖(帶測量點)如圖1所示。

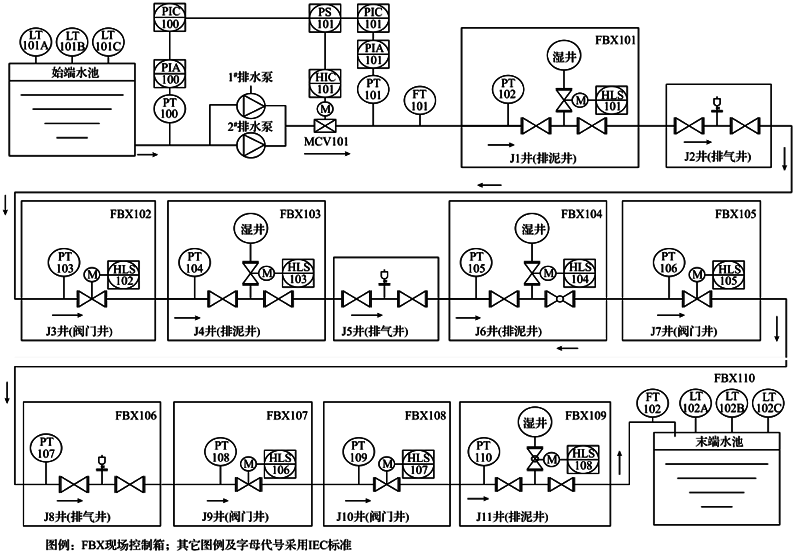

圖1 長距離輸水工藝流程圖(帶測量點)
2、長距離輸水控制系統
①選型及特點
根據該工程管路長、閥門井分散、數量多且每個閥門井內檢測及控制設備數量少的特點，控制系統摒棄了采用常規光纖連接的有線傳輸方式，創新地采用了無線傳輸系統。 該無線控制系統， 屬于模塊化的微型自動化控制系統， 利用GPRS無線傳輸
。該系統能夠滿足中、小規模工程的性能要求，具有以下特點：
a、運用遠程無線傳輸?shù)姆绞剑夹g(shù)先進、合理，無線傳輸方式將會成為長距離遠程控制的發展方向；
b、沒有通訊電纜的采購及施工費用，成本低、施工周期短；
c、控制中心具有信息化的管理軟件平臺，可以隨意查看各個監測點的運行數據；
d、系統運行參數調整簡易，同時系統可對設備狀態變化進行智能判斷，為決策提供數據支持；
e、簡單實用的分散式結構，當控制任務增加時，可以自由擴展，應用靈活；
f、易于操作、編程和維護。
控制系統配置框圖如圖2所示：
圖2 長距離輸水控制系統配置框圖
②控制系統的結構
控制系統由工業控制計算機(服務器和操作員站)、控制柜、GPRS接受發送裝置、網絡交換機、打印機等設備構成，系統功能強大，屬于具有現場設備層、過程控制層和監視控制層的三級控制網絡系統。
a、現場設備層由通過電纜硬接線連接的設備(如檢測儀表、電動閥門、電動機開關等)組成。現場設備層實現過程接口模塊與現場設備之間信號的雙向傳輸功能。如液位、流量檢測信號，電動機的運行、故障信號，電動閥門的位置信號等，均通過硬接線方式采集并上傳至過程接口模塊；電動機的起、停指令信號，電動閥門的開、關指令信號通過硬接線方式由過程接口模塊下傳至設備。
b、過程控制層由GPRS接受發送裝置、RS485通訊總線和1臺服務器(兼工程師站)組成。控制器因緊鄰服務器，所以采用RS485通訊總線直接與服務器連接。10個控制器分布于現場各個閥門井，遠離服務器。即便最近的控制器距離服務器亦有324.6m的距離，最遠的終端控制器距離服務器多達7.587km，所以在控制室內采用RS485通訊總線連接gprs接受發送裝置，通過該GPRS接受發送裝置與遠端控制器實現數據交換。
過程控制層網絡實現的功能如下：一是工程師站完成系統的組態與編程功能，并根據生產要求修改設定的工藝參數；二是完成服務器與控制器之間數據的雙向傳輸。如現場儀表信號、設備狀態、故障信號、工藝生產數據均通過RS485通訊總線由控制器傳輸至服務器；設備的操作指令信號通過RS485通訊總線由服務器傳輸至控制器。
c、監視控制層包括1臺操作員站、1臺網絡交換機、1臺激光打印機和1套監控軟件。
監視控制層實現的功能如下：控制系統圖形監控、動態圖形顯示、歷史數據查詢及調用、系統狀態診斷等功能，同時還具備系統報警顯示查詢，報表制作、生成數據庫、狀態趨勢顯示、生產調度的管理等功能。
③控制系統的可靠性設計
為了減少檢測設備的誤動作故障率和拒動作故障率，增加自動化控制系統的可靠性，對于重要的工藝參數檢測設置多重儀表，如對水池水位檢測儀表，分別在始、末水池各裝設三臺投入式水位計，采用 “三取二”信號法，供系統聯鎖、保護使用。。“三取二”信號法如圖3所示，表達式為：Y=AB+BC+CA。依據該表達式，該項目設置的“三取二”邏輯框圖如圖4所示(以始端水池為例)。這種多重化的信號攝取法，雖然增加了檢測設備的數量和投資，但對提高測量準確度，增加系統的可靠性，具有重要意義。
圖3 三取二信號法 圖4 三取二邏輯圖
④控制系統功能
控制系統主要實現以下功能：通過遠程控制泵組啟、停和閥門開、關，實現對輸水系統的遠程管理；運行和調度人員可通過控制室對整個輸水系統進行遠程監測和管理，可實時了解各環節的運行工況；采用監控終端實現對現場設備的集中監控管理、分散控制、數據共享；查詢各種歷史數據記錄，對系統運行數據進行科學統計和智能分析。
⑤全局預覽
控制系統將采集到的各類水位值、管道壓力值、泵站的三相電壓值、水泵的三相電流值、水泵運行狀態、故障狀態、流量值等工藝參數，實時顯示在操作員站上，以實現數據的實時監測，同時將各類歷史數據進行存儲，可供運行人員查看、調用、制作圖表并進行分析總結。
此外，根據工藝要求，設置水位超限、水泵故障、壓力超限、管路泄漏等工藝參數的報警閾值，在生產過程中，若工藝參數超過閾值，將觸發報警，以便運行人員及時做出處理。
⑥壓力自動調節功能
對于長距離密閉輸送管道而言，壓力調節是保證輸水泵正常工作和管道安全的重要措施。壓力自動調節系統用來調節泵進口壓力不低于允許的最低吸入壓力，出口壓力不高于管路的最高允許操作壓力，常用的調節方式有節流調節和轉速調節。根據工藝要求，該工程為節流調節，調節系統由泵進、 出口壓力變送器(PT100，PT101)、信號選擇器(PS101)、 PID調節器(PIC100、PIC101)及電動調節閥(MCV101)組成，這些由表中壓力變送器選用YR-ER102單晶硅壓力變送器、信號選擇器選用YR9033A-00-G-AL、PID調節器選用YR-GDA805-820-12-HLNN-N-P-T，如圖1所示。
單晶硅壓力變送器YR-ER102 信號選擇器YR9033A-00-G-AL PID調節器YR-GDA805-820-12-HLNN-N-P-T
調節原理如下：泵進口調節器PIC100設計為正作用，其壓力設定值為SP1；泵出口調節器PIC101設計為反作用，其壓力設定值為SP2。
a、當PT100≥SP1時， 調節器PIC100輸出信號增大，最大為20mA。
b、當PT100＜SP1時， 調節器PIC100輸出信號減小。
c、當PT101≤SP2時， 調節器PIC100輸出信號增大，最大為20mA。
d、當PT101＞SP2時， 調節器PIC101輸出信號減小。
兩個調節器的輸出信號分別進入低值信號選擇器PS101，選擇器輸出較小信號到電動調節閥MCV101，使調節閥在信號增大時 打開閥門，信號減小時關閉閥門。這樣，當PT100＜SP1時，或當PT101＞SP2時，關小閥門，使泵前壓力上升或閥后壓力下降；反之，當PT100≥SP1時，或當PT101≤SP2時，開大閥門，使泵前壓力下降或閥后壓力上升。
當泵前壓力高于設定值并且閥后壓力低于設定值時，應使閥門處于全開狀態。
在該系統中，PIC100、PIC101兩個調節器均選用PID調節器，系統設有HIC101手作器，當系統切換到手動方式時，可在計算機上對電動調節閥門進行遠方手動操作，并且系統具有自動/手動無擾切換功能。
⑦水位聯鎖保護功能
水池水位過低對輸水系統的安全運行影響極大，嚴重時會造成設備損壞等事故。如始端水池過低，會造成排水泵抽空現象， 影響泵的壽命、甚至造成泵的損壞；如末端水池過低，造成南陽坡礦井井下生產缺水。為防止事故的發生和擴大，該工程設置水位保護功能。該功能有兩步構成，第一步，當水位低達規定值時，發出信號，并使預防性的處理操作動作；第二步，當水位嚴重過低時，發出信號，使系統停止運行。保護框圖如圖5和圖6所示。

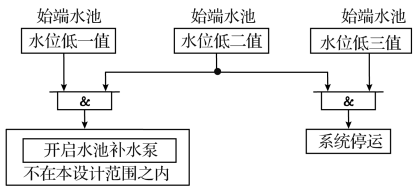

圖5 始端水池水位低保護框圖

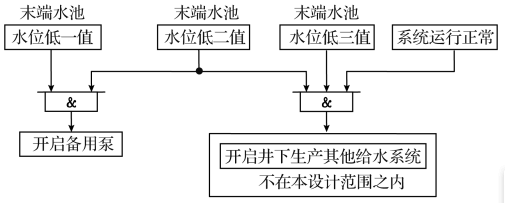

圖6 末端水池水位低保護框圖
⑧自動排泥功能
長距離輸水工程中，由于系統內雜質的存在，長時間運行后，將會在管路內沉淀、淤積，甚至堵塞管路，影響系統正常運行，因此，自動化控制系統設置了自動排泥功能。
針對工藝系統在不同位置設置的4處排泥井，分別裝設電動閥門，系統自動檢測整個系統管路不同位置的壓力，當檢測到整個系統某處壓力低一值時，系統報警，低二值、并且始端流量與末端流量均明顯小于額定流量時，系統根據程序，判斷出管路堵塞位置，發出指令，打開就近排泥井內的電動閥門，自動排泥，直至系統恢復正常壓力。自動排泥邏輯框圖如圖7所示。

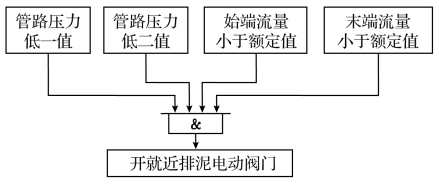

圖7 自動排泥邏輯框圖
⑨抗水擊保護功能
流體在管路內流動，若液流斷面上的流速和壓強隨時間不斷發生變化，不能保持恒定運行，這時將會出現不穩定流動的情況。如果發生這種現象，管路壓力發生瞬變，將會產生水擊現象，危機管道及設備的安全，因此，應對水擊采取壓力保護措施。
常用的抗水擊保護措施有泄放保護、超前保護、調節性保護和停泵保護等，根據本工程特點，利用電動排泥閥門進行泄放保護來抗水擊損害。在系統某處出現水擊增壓波時，水擊控制系統根據檢測到的壓力信號，利用在控制中心計算機中事先編制的保護動作程序，向就近的排泥閥門井發出保護動作指令，通過排泥閥門泄出一定數量的液體，從而削弱增壓波，防止水擊造成損害。
⑩管路檢漏功能
長距離輸水工程中，由于管路腐蝕、誤操作、線路坍塌等原因，會造成管路泄漏現象。本工程在輸水管路的首、末端分別裝設電磁流量計，系統根據流量計返回的流量參數，結合管路壓力測量，來判斷管路是否發生泄漏。若首端流量明顯大于末端流量、緊鄰兩處壓力表的參數相差較大、并且上游壓力遠大于下游壓力，系統將自動判斷出泄漏點所在的位置，供運行人員處理泄漏事故。
長距離輸水工程自動化控制系統采用的遠程無線傳輸方式，技術先進、合理，將會成為長距離遠程控制的發展方向。系統自運行以來，其操作方便、安全可靠，既少了操作員的誤操作次數、又降低了運行人員的勞動強度，符合設計要求，得到了用戶的好評。
本工程的壓力自動調節系統是利用節流調節法、采用電動調節閥的方式完成的，從節能角度衡量，這種方式不如轉速調節、 即利用變頻器改變泵的轉速這種方式節能，在以后的工程設計中， 可采用轉速調節法來完成壓力自動調節功能。
