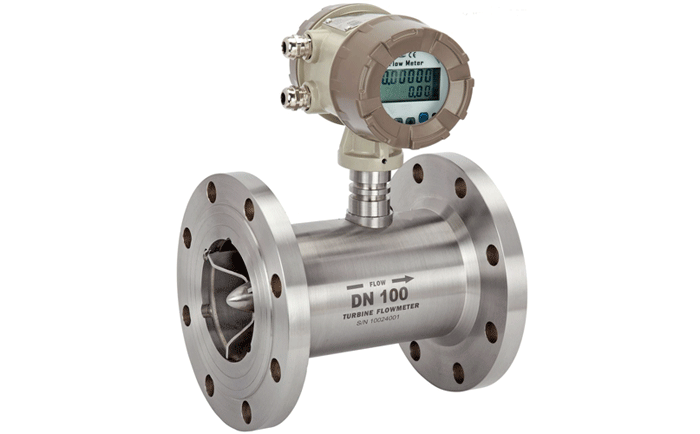

渦輪流量計工作原理
渦輪流量計由渦輪、軸承、前置放大器、流量積算儀組成。
被測流體沖擊渦輪流量計渦輪葉片并使之轉，渦輪的轉速隨流量的成正比變化，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖，經前置放大器放大后，送入渦輪流量計流量積算儀進行計數和顯示，根據單位時間內的脈沖和累計脈沖數即可求出瞬時流量和累積流量。
渦輪流量計安裝及使用
1、渦輪流量計的電源線最好采用蔽線電纜，并進行良好接地。電源為直流24V，650Ω阻抗。
2、渦輪流量計應水平安裝，避免垂直安裝，并保證其前后有適應的直管段，一般前10倍公稱通徑，后5倍公稱通徑。
3、保證流體的流動方向與渦輪流量計外殼的箭頭方向一致，不得裝反。
4、被測介質對渦輪不能有腐蝕，特別是軸承處，否則應采取措施。
5、渦輪流量計磁感應部分不能碰撞。
6、安裝渦輪流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則導致渦輪流量計渦輪、軸承被卡住。
7、投運前先進行流量積算儀K系數設定及其他參數設定，并仔細儀表接線，準確無誤、接地良好后方可送電。
8、安裝渦輪流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
渦輪流量計的流量顯示儀表
與渦輪流量計配套使用的是頻率輸入的流量積算儀，不帶補償?shù)?/span>流量積算儀型號為(0.2%精度)YR-GFK801-020-FNN-HL-P-T、(0.5%精度)SWP-LK801-02-F-HL-P；帶補償?shù)?/span>流量積算儀信號為(0.2%精度)YR-GFK802-020-FAG-HL-P-T、(0.5%精度)SWP-LK802-02-FAG-HL-P。
渦輪流量計的組態與校正
渦輪流量計標準的標定方法是十點水標定法，但黏度不同標定的值不同，通常要做黏度標定曲線。
