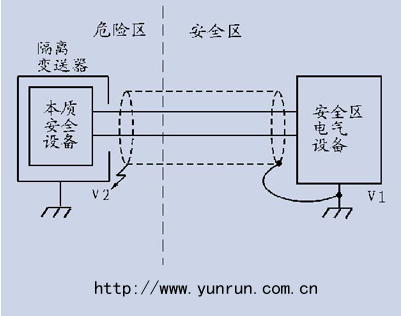

隔離安全柵單點接地
如利用屏蔽電纜，在現場儀表側或控制室一側把電纜屏蔽接地即可。

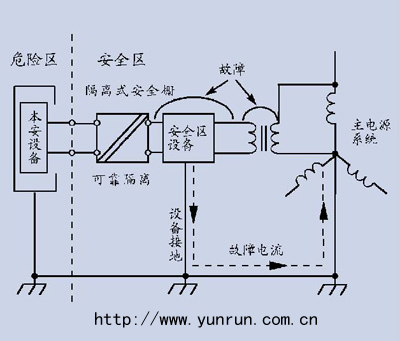

隔離安全柵不用本安接地
當故障發生時，由于隔離安全柵內有可靠的隔離單元，它對地產生電勢，但對地電流不可能從可靠隔離單元流向危險區，因此在安全柵的本安電路側不需要專門本安接地，只要按照一般要求接地。
齊納安全柵必須本安接地
若安全柵有可靠接地，如下圖示所。當同樣的故障發生時，齊納管限制了對地的電勢，故障電流只能在安全區內流過，這樣確保危險區的現場安全，這個接地也叫“本安接地”。齊納安全柵本安接地齊納安全柵不接地,大電流可能引入危險區

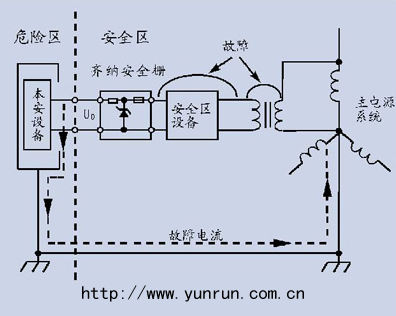

齊納式安全柵如果不接地，如下圖所示。若當安全區內配電故障導致一個對地高電勢（交流220V的相線）落在安全柵上時, 齊納管只限制齊納式安全柵導線之間的電壓Uo，但無法限制任何一線對地的電勢，該電勢將可能被引入危險區，一旦現場儀表對地絕緣隔離不好，對地產生短路，立即產生強大的地電流，這樣的高電勢和對地電流的能量并沒有得到限制，因此，極可能產生火花而引起危險。
