吹氣式液位計原理
吹氣式液位測量的原理為：在容器中插入一根吹氣管，吹氣裝置的氣體從插入液體的吹氣管下端口逸出，鼓泡并通過液體排入氣相空間，一般以在最高液位時仍有微量氣泡逸出為宜。當吹氣管下端有微量氣泡排出時，忽略氣體在吹氣管中的損失，這樣吹氣管內的氣壓幾乎與液位靜壓相等，因此，由變送器指示的差壓值△p即可反映出液位高度。該差壓△P和液體的高度h有如下關系：
h=△P/ρ×g
式中ρ為液體密度；g為當?shù)刂亓铀俣取?/span>
吹氣式液位計種類
根據測量對象不同，常分為單路結構和雙路結構。單路結構適用于常壓或敞口容器液位的測量，雙路結構適用于帶壓容器液位的測量。

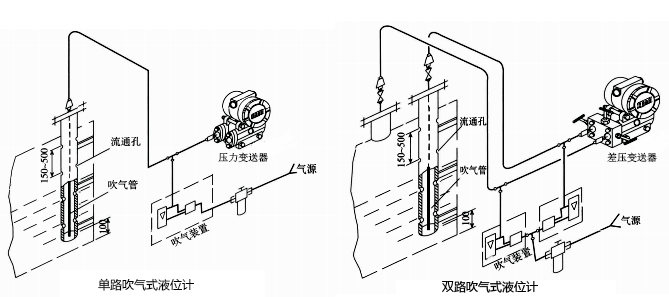

吹氣式液位計外形結構
單路吹氣式液位計和雙路吹氣式液位計測量結構如下圖。
吹掃裝置
吹氣法所用的關鍵設備是吹掃裝置。吹氣裝置是一種機械式小流量控制器，通常由金屬管浮子流量計、針形閥、空氣過濾減壓閥、壓力表、恒流量閥等組合而成?？蓪y(cè)量所需主要零部件集成在一塊面板上，便于安裝和維修。
吹氣式液位計優點和局限性
①吹氣式液位計優點
吹氣式液位計除吹氣管外，其他測量元件不與被測介質接觸，保護了測量元件。儀表維護量較小。
②吹氣式液位計局限性
吹氣裝置易泄漏，安裝調試較復雜，整體精度不高。
吹氣式液位計選型請移步至http://m.wxmqjy.com/product/1774.html
