注意：請在開始前確認回路測試操作不會干擾現有測量和控制回路。

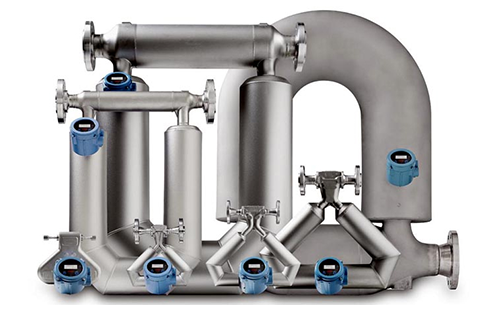

1、高準1700系列質量流量計執行頻率輸出回路測試
LOI(顯示面板)菜單：OFF-LINE MAINT>OFF-LINE SIM>FO SIM
操作步驟
①進入離線菜單維護菜單OFF-LINE MAINT(具體操作)；
②使用SCROLL 切換到 OFF-LINE SIM，觸發SELECT進入仿真菜單；
③使用SCROLL切換到FO SIM, 觸發SELECT進入頻率輸出仿真菜單；
④使用SCROLL切換并選擇一個頻率值, 觸發SELECT固定輸出，讀取接收設備上的頻率信號，并將它和變送器的輸出相比較；
注：例1kHz，當輸出固定時，顯示屏幕上會出現橫貫的點。
⑤如有需要重復步驟4，回路測試完成后逐級退出菜單直至主變量顯示。
2、更多說明
頻率輸出回路測試可以選擇1kHz、10kHz或15kHz。
如果接收設備上無法獲取頻率信號或者讀數出錯，請檢驗變送器和遠程設備之間的接線和接收設備的頻率輸入組態并重試。
