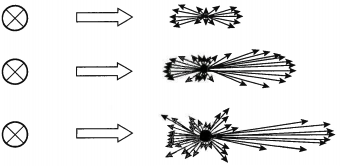

濁度傳感器光源發出的光束遇到不透明顆粒，會發生光的散射現象，如下圖所示。 散射光向各個方向傳播，其中90°和135°兩個角度的散射光強度能夠反映濁度的大小。

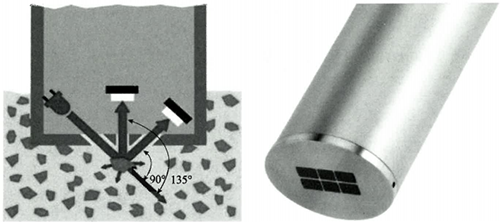

① 90°散射光測量原理：光源發出的光束遇到介質中的固體顆粒后發生散射，與光源呈90°放置的散射光接收器用于檢測散射光，介質的濁度取決于散射光強度。
②135°散射光測量原理：光源發出的光束遇到介質中的固體顆粒后發生散射，緊鄰光源呈45°放置的散射光接收器用于檢測背向散射光，介質的濁度取決于散射光強度。
介質中的固體顆粒物濃度較低時，大部分光線沿90°方向散射，135°方向上的散射光較少；介質中的固體顆粒物濃度較高時，大部分光線沿135°方向散射，90°方向上的散射光較少。

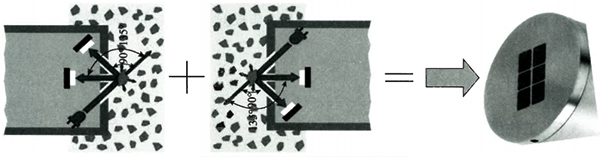

市面上的大多數濁度傳感器采用單個光源，但也有部分廠家會采用基于雙光源的四光束交叉光進行濁度測量。如下圖所示，四光束交叉光測量需要使用兩個光源和四個接收器，每個接收器檢測兩路測量信號，傳感器對這八路信號進行運算處理，并將其轉換成濁度或污泥濃度。
四光束交叉光的運用， 可有效補償傳感器因受表面污染和內部光學元器件老化，對濁度測量所造成的影響。
濁度傳感器的結構

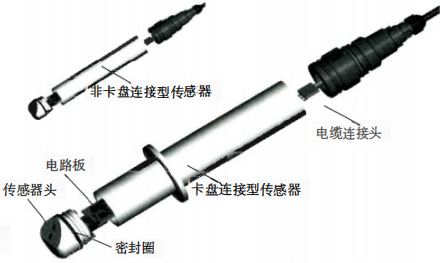

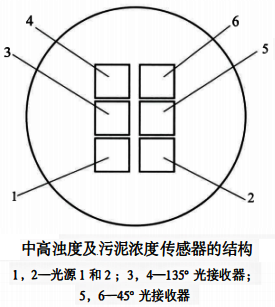

濁度傳感器的結構如下圖所示：
濁度計測量系統

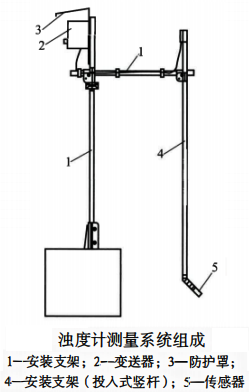

典型的濁度計測量系統應包括：濁度計傳感器、變送器、安裝支架、其他一些輔助配件(如自清洗單元，消氣泡單元等)，如下圖所示。
