在工業生產中，控制閥的氣源管路是至關重要的一環。但是在氣源管路的設計和使用過程中，往往會出現一些問題，比如氣源閥是否需要設置雙閥？氣源管線是否需要設置鉛封保護的手動閥？末端氣源管線是否可以采用尼龍管？。本文將針對控制閥的氣源管路閥門設置常見問題進行探討和解答，幫助大家更好地了解和應用氣源管路。

1、控制閥氣源管線上的氣源閥是否需要設置雙閥？
只要不是從干管或者總管上引出的氣源不需要設置雙閥。有設計院設置雙閥，以及安全檢查中要求將干管總管的閥門取消都是不合理的。

規范依據
◆HG/T20510中
5.1.1 對分散布置或者耗氣量波動較大的供氣點宜采用單線供氣方式供氣(見圖5.1.1)。在不影響相鄰負荷用氣的情況下，對耗氣量波動大的用氣點，可在氣源總管上取源。
5.2.1 對多臺儀表或儀表布置密集的場合，宜采用支干方式供氣，由支干引至供氣點(見圖5.2.1)。
7.2.1 當供氣系統需要在供氣總管或干管引出氣源時，取源部位應設置水平管道的上方，并應在取源部分處安裝氣源截止閥。

◆SHT3020中
5.2 a)的內容大致與HG/T20510的5.1.1和5.2.1相同
6.4.1 供氣管路上的取氣部位應設在水平管道上方。在總管或干管上取氣的接管處應安裝氣源切斷閥。氣源切斷閥宜采用球閥。

◆SH 3012-2011 石油化工金屬管道布置設計規范中
9.3.6 儀表空氣支管宜從主管上部引出并在水平管段上設切斷閥。

設計分工
◆HG/T20510中7.1.2條文說明中：參照國際上設計分工慣例，本規范將氣源管的總管和干管的配管設計明確規定由管道專業設計。
◆HG/T20636.2中3.4.1 儀表空氣總管或支干管及取源閥應由管道專業負責設計。從取源閥至用氣儀表之間的支管和安裝材料應由自控專業負責設計。取源閥的位置及技術規格應由自控專業提出條件。

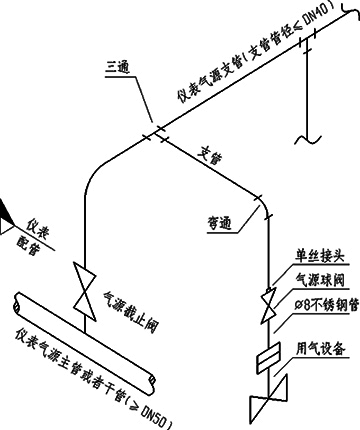

氣源管的示意圖

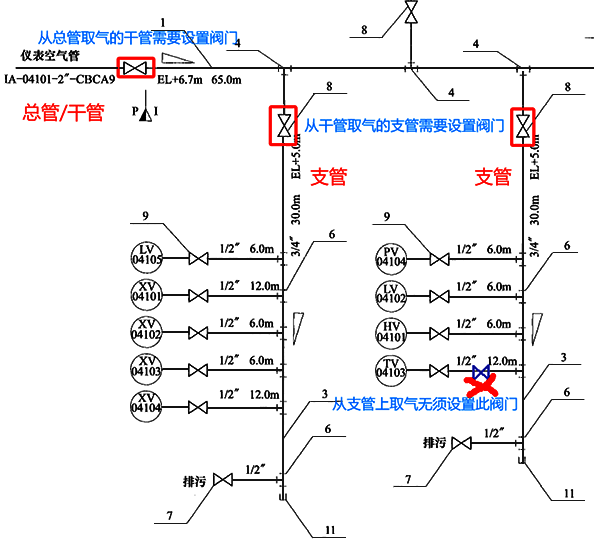

規范中規范當在總管或干管引出氣源，是需要設置雙閥的(氣源截止閥、氣源球閥)，但對于從支管取源的，是不需要設置氣源截止閥的，圖例如下：

注：1)應明確裝置內的總管、干管定義，比如外管廊的空氣主管為裝置總管，裝置內管廊的管道為干管，或定義DN50及以上為干管或根據閥門數量來定義主干管，或根據與管道專業的分工來確定總管、干管。
2)上圖出自HG/T20638中儀表空氣管道系統圖，也可以參考SHT3521中11.1.4

2、控制閥的氣源管線是否設置鉛封保護的手動閥？
建議設置，但建議采用帶鎖的氣源球閥(儀表風手閥)。

規范依據
SHT3005-2016中10.3.6.8 在氣動執行機構的氣路上應能加裝手動閥，現場操作手動閥能將閥門關閉，該手動閥應設鉛封保護。

目的
在實際的生產中，可能存在碰觸、衣服掛帶或者誤操作導致氣源球閥未處在全開或者關閉，這時控制閥的動作滯后或者無法動作。

做法
規范中說的“手動閥”指的是氣動執行機構的儀表風手閥，從字面意思理解需要對每一臺氣動閥門的儀表風手閥加“鉛封”，以防止儀表風手閥被誤動作，除了采用規范中所用的“鉛封”方案，以下三種方案也可以有效避免儀表風手閥被誤操作，主要方法有：

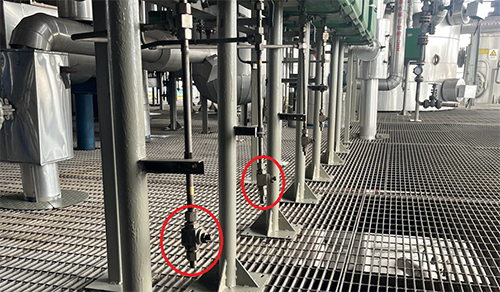

1)將氣源手閥的手柄拆除，并將手柄安放在便于取用位置，需要動作氣源手閥時再回裝手柄；

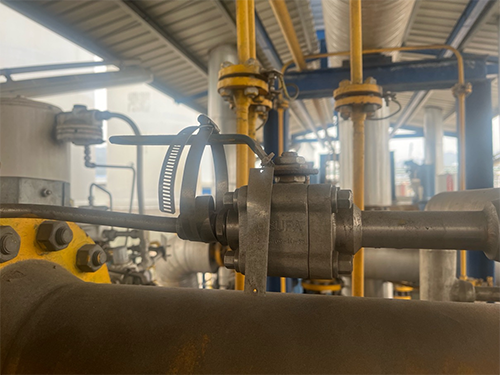

2)將氣源手閥的手柄用喉箍/扎帶/鐵絲等固定在相應的儀表風管道上，待需要動作氣源手閥時拆除扎帶；



3)將閥門鉛封(CSO)。

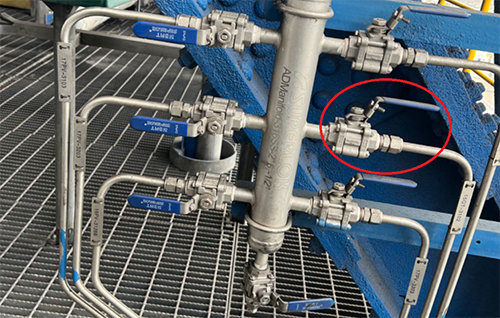

4)選用帶有鎖定裝置的氣源手閥，如下圖所示。



規范中主要是為防止氣源球閥誤動作，因此從應急處理、經濟適用、操作便利、現場美觀等角度，第4種方案是最合適的。但對于已建成的裝置，建議優先考慮第2種或者第1種方案。

3、控制閥的末端氣源管線是否可以采用尼龍管等？
可以，但推薦使用不銹鋼。

規范要求
◆HG/T20510中8.1.2 氣源球閥下游側配管宜選用不銹鋼管。其條文說明8.1.2 氣源球閥下游側配管也可用尼龍管、PVC管。
◆SHT3020中6.1.2 氣源球閥后及空氣過濾器減壓閥下游側配管，宜選用不銹鋼管或帶PVC護套的紫銅管，對有防火要求的場合，儀表供氣管路應選用不銹鋼。
6.3.2 對于有可能產生振動和位移的用氣點，氣源球閥后與用氣點間的供氣管線宜采用不銹鋼金屬軟管連接。
◆GB/T 50892中9.2.13 氣源球閥后及空氣過濾器減壓閥下游側配管，宜采用帶PVC護套的紫銅管或不銹鋼管。
◆也可以參考規范中對于氣動信號管道一些說法
◆SHT3551中12.1.7 氣動信號管道應采用φ6mm~φ12mm紫銅管(纜)、不銹鋼管或聚乙烯管、尼龍管。
◆SHT3019中5.1.1  氣動信號管道(包括閥門和管件)的材質宜采用316不銹鋼管、帶PVC護套的紫銅管或紫銅管，也可采用聚乙烯管或尼龍管。
◆GB50093中8.3.1 氣動信號管道應采用紫銅管、不銹鋼管或聚乙烯、尼龍管。
◆GBT50823中對于氣動信號管道的選擇10.2.3 環境溫度變化較大，高、低溫設備附近或有火災危險的場所，應選用紫銅管或不銹鋼管。10.2.4 生產裝置有防靜電要求時，不應使用聚乙烯管或尼龍管。
◆GB51283-2020精細化工企業工程設計防火標準的5.8.3條文說明中氣動控制管路可局部選用防日曬聚乙烯管。

氣源末端氣源管采用的材質，需要根據不同環境、實際需求、整齊美觀等角度來考慮，在安全檢查中也不應一味的要求不允許采用PVC/尼龍管。就化工裝置而言，宜采用不銹鋼管；對于一些如包裝等區域，可以采用PVC/尼龍管。
