超聲波流量計是一種利用超聲波技術來測量流體流速和流量的儀器，通過向流體中發送超聲波脈沖，然后接收并分析超聲波信號的回波來確定流速和流量。中水是指通過污水處理系統處理后，除去了污染物和雜質的水；中水流量是指在水資源管理和環境保護中，處理后的污水或廢水再利用的流量。本文對超聲波流量計在測量中水流量中的應用進行分析，探討其在不同環境和條件下的性能表現，為其應用提供科學依據和技術支持。

1、超聲波流量計安裝與設置
1.1 選擇安裝位置
在選擇超聲波流量計安裝位置時，需充分考慮中水的流體特性和流動條件，確保安裝位置處于流體流動的核心區域，避免流動邊界或渦流等對流量計測量造成干擾，選擇流速穩定、流態良好的流道段作為安裝位置，保證流量計能夠在穩定的流動條件下進行準確測量。還要考慮流體的溫度、壓力、濁度等因素對流量計的影響，選擇能夠滿足流量計要求的流體環境。

在確定超聲波流量計安裝位置時，應避免各種可能的干擾因素和阻力源，確保超聲波流量計能夠正常工作并獲取準確的流量數據。例如，要遠離管道的彎曲、分岔、閥門等區域，避免因管道結構不規則或有阻力源造成流動不穩定和測量誤差，兼顧安裝位置的通暢度和可操作性，確保流量計的安裝和維護便捷，并盡量減少對管道系統的影響和干擾。

1.2 安裝傳感器
在安裝超聲波流量計傳感器時，需考慮傳感器的安裝方向和角度，通常應垂直于流體流向，并與管道軸線保持一定夾角，確保傳感器能夠充分感知流體流動，減小對流速測量的影響，還需正確固定和密封傳感器，確保其穩固可靠地安裝在管道上，并能夠正常工作。

選擇適合管道直徑和材料的安裝支架或固定裝置，將超聲波流量計傳感器牢固地安裝在管道上，避免因振動或外力影響而導致傳感器位置變動，使用耐高壓、耐腐蝕的密封材料對傳感器進行密封，防止流體泄漏或外部介質的進入，保證傳感器處于正常工作環境，注意傳感器與管道之間的間隙和對中情況，確保傳感器與管道之間接觸緊密，避免因安裝不當影響測量準確性。

1.3 設置參數
超聲波流量計通常具有多種測量模式，包括單向測量、雙向測量、熱插拔測量等，超聲波流量計雙向中水流量測量情況見表1。以雙向測量模式為例，設置參數時，需根據實際測量需求選擇合適的測量模式，對于中水流量測量，一般采用雙向測量模式，既可以測量正向流量，又可以測量反向流量，確保對流量變化的全面監測，并根據具體情況設置測量周期和采樣頻率，滿足流量變化的實時監測需求。

表1 超聲波流量計雙向中水流量測量情況

在設置超聲波流量計參數時，應根據傳感器型號和安裝環境調整傳感器參數和信號處理方式，優化流量計的測量性能，包括設置傳感器的頻率范圍、發射和接收角度、傳感器間距等參數，以及選擇合適的信號處理方式和濾波算法，提高流量計的信號穩定性和抗干擾能力，還需要根據流體介質的特性和管道情況設置補償參數，如溫度補償、壓力補償?shù)?，確保測量結果的準確性和可靠性。

2、測量操作
2.1 啟動超聲波流量計
以壁掛式超聲波流量計為例，其W字安裝法如圖1所示，啟動超聲波流量計之前，需要進行系統檢查和準備工作。檢查超聲波傳感器的安裝位置和連接情況，確認傳感器與管道之間的密封性良好，無雜物干擾；檢查設備的供電情況，判斷數據采集系統和監測軟件的運行狀態，對設備進行預熱和校準，提高測量的準確性和穩定性。

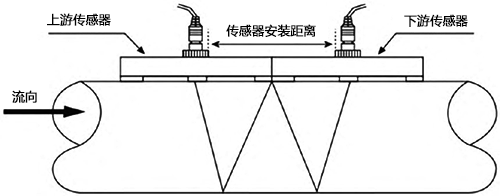

圖1 壁掛式超聲波流量計W字安裝法

在完成系統檢查和準備后，啟動流量計的供電系統，確保設備處于工作狀態，通過監測軟件或控制面板設置測量參數，包括流速范圍、采樣頻率等；還要啟動數據采集系統，開始采集流量數據。在采集過程中，實時監測流量數據的變化，并進行記錄和分析，根據需要隨時調整測量參數和監控設備狀態，確保測量的準確性和可靠性。

2.2 觀察顯示
常見的觀察方式是通過超聲波流量計系統提供的監測界面或監測軟件來實時顯示流量數據，測量過程中，超聲波流量計會不斷采集流速數據，并將其以圖表或曲線的形式顯示在監測界面上，可以清晰地反映流量隨時間的變化趨勢，超聲波流量計中水流量實時監測情況見表2。通過監測界面，操作人員可以隨時觀察到當前的流量數值，以及流量的波動情況，及時發現異常情況并處理。例如，當發現流量突然增大或減小時，可能意味著管道堵塞或流速異常，需要及時采取措施進行調整或維修。

表2 超聲波流量計中水流量實時監測情況



超聲波流量計系統通常配備報警功能，可以根據預設的報警條件，在出現異常情況時及時發出警報提示。這些報警條件可以根據實際需求進行設置，例如，流量超出正常范圍、傳感器失效、供電中斷等。當超聲波流量計系統檢測到滿足報警條件的情況發生時，會自動觸發報警裝置，發出聲音或光閃爍等提示，提醒操作人員注意并及時處理。

2.3 記錄數據
超聲波流量計可以通過內置的數據記錄功能，實現對中水流量的實時數據記錄。在測量過程中，流量計系統會持續采集水流的流速數據，并將這些數據記錄在內部存儲器中或通過連接的數據采集器傳輸?shù)酵獠看鎯?chǔ)設備中，數據記錄頻率可根據需求進行設置，選擇按秒、按分鐘或按小時等不同時間間隔進行記錄。

超聲波流量計的數據記錄功能允許實時捕獲中水流量的數據，這些數據通常以流速的形式被記錄，并可通過一定的時間間隔進行采樣，為計算特定時間段內的總流量，利用下式計算：Q=ViA△ti，式中，Q為總流量，表示在特定時間段內通過管道的水的總體積；Vi為在每個采樣時間間隔Δti內測得的平均流速；A為管道的橫截面積，這通常是已知的固定值，取決于管道的直徑；Δti為每個采樣時間間隔的長度，可以是秒、分或時等。超聲波流量計還可以通過遠程數據傳輸功能，將測量數據傳輸?shù)竭h(yuǎn)程監測中心或云端服務器中，實現遠程數據記錄和管理，利用互聯網或無線通信技術，流量計系統可以將實時測量數據實時傳輸?shù)竭h(yuǎn)程服務器中，并進行實時監測和記錄。

2.4 定期維護
定期清潔超聲波流量計傳感器表面，去除附著的污物和沉積物，確保傳感器能夠正常發射和接收超聲波信號。定期校準流量計，消除由于長時間使用而導致的測量誤差，校準過程中需使用標準流量源進行比對，調整流量計的參數，確保其輸出值與實際流量值一致，超聲波流量計維護校準記錄見表3。

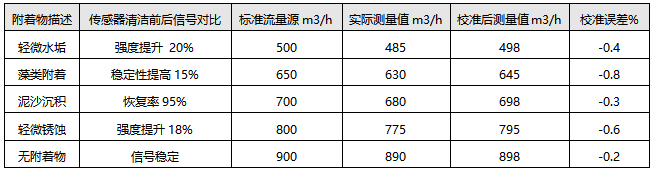

表3 超聲波流量計維護校準記錄



除清潔和校準傳感器外，還需要檢查電源供應是否正常，確保設備能夠正常工作；檢查信號處理模塊和數據采集系統的運行狀態，確保數據采集的準確性和穩定性；檢查連接線路和接口是否松動或損壞，若有則及時進行修復或更換。

2.5 校準與驗證
選擇合適的標準流量源作為校準參照，通常采用標準流量計或標定管進行比對，根據標準流量源的流量值和超聲波流量計的輸出值進行對比，調整流量計的參數使其輸出值與標準流量值一致，包括調整超聲波傳感器的位置、角度、靈敏度等參數，以及校準流量計的電子設備和數據處理系統。還需驗證超聲波流量計在實際使用環境中的測量性能，包括對超聲波流量計進行實際流量測量，并與其他獨立測量方法進行比較。例如，在流量計周?chē)惭b標準流量計或標定管，記錄兩者的測量值，進行比對分析，還可以利用其他測量設備對中水流量進行獨立測量，并與超聲波流量計的測量結果進行對比驗證。

3、結束語
通過本研究對超聲波流量計在測量中水流量中的應用進行深入分析，可以更好地理解其工作原理和特性，為解決水資源管理中的實際問題提供有效的技術支持。

作者：金川集團工程建設有限公司 韓桂蘭、魏毓志
