1、當隔爆控制箱尚有未用引入口時，建議增加電纜引入裝置，確保每個電纜引入裝置僅穿一根電纜。電纜外護套穿過引入裝置彈性密封圈或密封填料時，應按照標準要求被彈性密封圈壓緊或填料密封。
2、如果隔爆型控制箱沒有多余引入口時，可以采用增加防爆接線盒或分線盒的方式。
在隔爆控制箱和終端設備間增加防爆接線盒，把控制箱到防爆接線盒間的多根電纜更換成一根多芯電纜，在接線盒內連接或分路，再連接到終端設備。
注：因兩個及以上的本質安全電路，電纜線芯需分別屏蔽，不應共用同一根電纜或鋼管，所以這種施工方式一般不適用于本質安全設備。

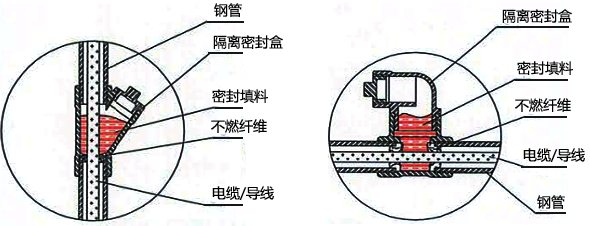

3、若采用鋼管布線方式，需要在距離控制箱外殼450mm范圍內加裝隔離密封盒。
與隔爆外殼連接的導管應采用重規螺紋鋼管、無縫鋼管或符合GB/T 14823.1規定的焊縫鋼管。
隔離密封盒應采用填料填塞，填料凝固后應不透水，不收縮、沒有裂紋。例如：密封膠、密封泥、環氧樹脂等。
導管內含有多根電線或電纜時，隔離密封盒中填料厚度應至少等于導管直徑，至少不小于16mm，且電線或電纜總截面積不超過導管截面積的40%。
隔離密封的操作方法和安裝要求見：12D401-3爆炸危險環境電氣線路和電氣設備安裝圖集中P2-3、P2-4。
注：值得注意的是連接本質安全設備的電纜不允許和連接非本安設備的電纜或者其他本質安全設備的電纜共用引入裝置。
引用標準
1、GB50257-2014《電氣裝置安裝工程 爆炸和火災危險環境電氣裝置施工及驗收規范》
2、AQ3009-2007《危險場所電氣防爆安全規范》
