解決方案1

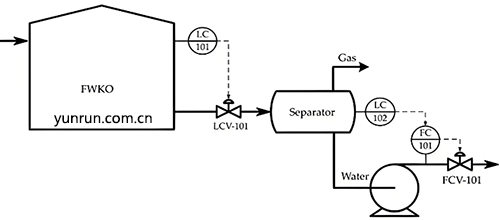

對于FWKO罐，液位為控制變量，出口流量閥LCV-101為操縱變量。對于分離器，由于泵的非線性動力學，采用串級液位(LC-102)輸出流量(FC-101)控制回路來改進液位控制。
這是非常常見的物料平衡控制方案，一般都不需要使用先進控制。先進控制的方案也沒有出彩的地方，方案如下：
但是如果約束條件發生變化，ARC和APC會很不同。
挑戰是分離器的容量比FWKO小得多。FWKO出口流量的波動很容易影響分離器液位控制器LC102。在最初幾年的運行中，經常因?yàn)榉蛛x器高液位聯鎖導致停車。
解決方案2

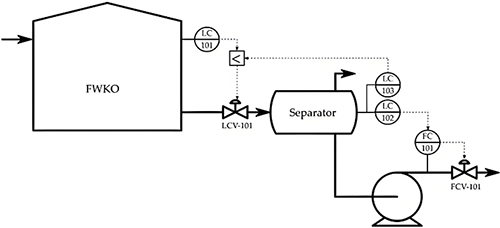

為了防止高液位聯鎖，分離器上的同一液位高液位控制器LC103用于和FWKO罐液位控制器LC101組成了超馳保護控制。直接用APC實現就是CV2高優先級范圍控制，并優化到設定值。其實CV2優化到范圍下限是緩沖更大的更優化方案，優化到設定值是直線思維。
解決方案3

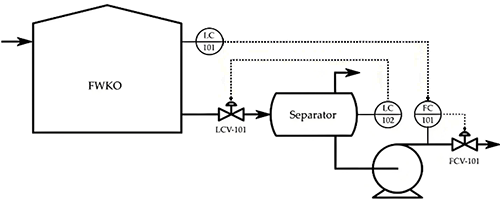

分離器液位控制由進口流量控制閥LCV-101控制，F(xiàn)WKO罐液位由泵排出處的控制閥(FCV-101)控制。直接用APC實現控制方案不變，仍是是CV2高優先設定值控制。這說明解決方案2和3的本質是類似的，雖然看起來解決方案2的更大利用了分離器的緩沖，但是這個區別比較小。
當是確定性的單變量強因果被控對象時，PID當仁不讓。當是多個變量控制時，確定的配對關系可以使用基于PID的控制方案設計，但是靈活性不如先進控制。盡管在DCS修改控制方案的成本很低值得推廣。但是，當MV的控制權不能從一而終時，基于PID的控制方案設計可能很復雜，至簡至優的控制方案更需要理解本質。而且在線修改控制方案的難度與壓力都很大。
因?yàn)橄冗M(jìn)控制是本質多變量的，控制權切換可以自動完成，多變量控制也不需要設計只需要修改模型和參數。雖然先進控制要付出較大的成本，但是能更極致的挖掘設備性能，在復雜的大裝置上值得實施。
