1、儀表干擾來源
干擾產生的原因很多，干擾的引入點也變化多端。比如在化纖行業中，為了降低能耗、提高效率，經常需要使用變頻器。變頻器在使用時能產生較強的交流磁場，當儀表的信號線從其附近通過時。就會受到電磁干擾。這樣就會在儀表的信號輸入端之間出現交流干擾信號，即我們常說的“橫向干擾”。如圖1所示。

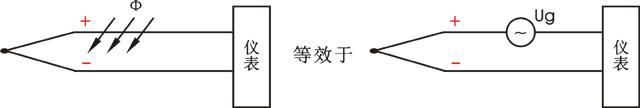

圖1 交流磁場干擾儀表
當儀表的信號線在大功率交流電機等設備附近敷設時，會由于大功率交流電機等周圍存在較強的交流磁場而產生橫向干擾電勢，該感應電勢與磁場強度和導線環的面積成正比，當交變磁場與導線環平面垂直時，這個感應電勢最大。我們可以通過把兩根信號線絞臺起來，這樣減少信號線在磁場中的有效面積，達到抑制干擾的目的。
再如地電流干擾，如果儀表輸入回路中有兩個不同的接地點a、b，則會由于實際的大地電阻不為零。當大地中流過電流時，會在兩個不同的接地點a、b間產生電位差。這個電位差會使儀表出現干擾電流ig，這個干擾電流“在信號線的線路電阻R1、R2上的電壓降就會轉換成端間干擾電壓，如圖2所示。

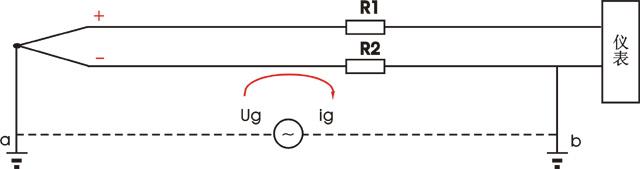

圖2 地電流干擾儀表
除了變頻器能產生干擾外，大功率變壓器，交流電機，大電流導線、雷電、電焊機、電氣開關關閉瞬間放電、電源變壓器產生的漏電流都可能產生干擾。
2、儀表抗干擾措施
要防止和減少干擾，首先應從設計開始，設計者在儀表選型時，應選擇抗干擾能力強的儀表，選擇干擾小的電氣元件。例如選擇干擾小的變頻器，選用大功率的變頻器時應在變頻器的電源輸入端和變頻器的輸出端加無線電干擾抑制器。這樣可以減少變頻器對外界的干擾。其次是在安裝時要注意的事項：
2.1 儀表控制柜與變頻電機控制柜不要相鄰放置，控制柜之間應加擋板隔離；
2.2 儀表地線、保護地線和屏蔽地線應該分別從大地作接地極引入控制室，接地電阻要小于4Ω，同時接地線要與零線分開；
2.3 在配線時．信號線應選擇相互絞合的屏蔽電纜。信號線要遠離干擾源，不能與動力電纜平行布線，信號線也不可與動力電纜放在同一個橋架。同時為了減少電干擾，信號電纜的屏蔽層不應在電纜兩端同時接地；否則，如果電纜兩端存在電位差，產生的電流將流過屏蔽線，導致干擾信號。因此。屏蔽層只能在電纜的一端接地。這里要注意的是，檢測信號線的屏蔽層應在顯示儀表側接地。控制信號線的屏蔽層應在被控單元處接地。例如?，F場測溫鉑電阻信號線的屏蔽層要在儀表柜的接地排接地；儀表輸出控制加熱柜內調功器的信號線的屏蔽層要在加熱柜的接地排接地。這樣?？梢园研盘杺鬏斶^程中產生的干擾排除掉。
另外。對于特殊傳感器，其信號線有特別要求，應該根據抗干擾選擇。如壓電傳感器是高阻抗傳感元件，它主要的干擾是沖擊和振動使信號線晃動，發生彎曲變形摩擦產生靜電效應。還存在強磁場干擾和靜電耦合干擾。因此，壓電傳感器的信號線不宣選用一般屏蔽線。只能選用特制的低噪聲同軸電纜。它能有效地防止電纜振動彎曲而造成的摩擦生電效應和減小靜電耦合干擾。
3、儀表干擾出現時的處理方法
在設計時采取有效的抗干擾措施，施工時正確運用接地技術?；究梢越鉀Q測量控制系統的干擾問題。下面結合現場遇到的一個例子來講述在遇到電磁干擾時的處理方法。在使用某種巡檢儀時，發現儀表顯示的溫度與實際溫度相差懸殊，發現變頻電機起動時，溫度顯示變化大，變頻電機停止時，溫度顯示正常。于是采取措施把儀表柜與變頻電機柜間隔拉大，并且加上擋板隔離。信號電纜的屏蔽層接地，又把變頻電機線單獨放在—個橋架里。處理以后，發現干擾減小。但仍然存在。分析現象，知道該儀表的抗于擾能力比較差，同時變頻器的功率大，干擾也比較大。這樣當變頻器電機起動時，產生較大的電磁干擾。電磁干擾作用于信號線。在信號線上產生疊加信號，該干擾信號與現場的溫度信號一起進入測溫儀表。從而造成溫度顯示錯誤。這樣就必須把信號線上的疊加信號過濾掉，采用在儀表的輸入端加電容濾掉干擾信號的方法。如圖3所示。

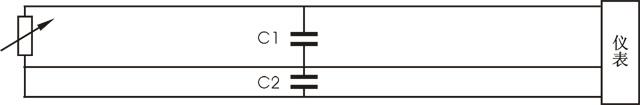

圖3 電容濾波抗干擾儀表
這兩個電容起到平滑濾波作用．它濾掉干抗電信號。使有用的信號進入儀表。需要注意的是，電容容量不宜過大，如果電容量過大，起始充電電流就大，當該電流超過儀表內部電路所能承受的最大電流，就可能燒壞內部電路。對于一般的檢測儀表。選用0.47μF的電容。耐壓值為63V以上。電容量好選用具有自我恢復功能的金屬化紙介電容，如果沒有金屬化紙介電容，也可以選用云母電容。
