HART MODEM

2021/4/3 21:16:41 人評論次瀏覽分類：溫度變送器儀表地址：http://m.wxmqjy.com/product/1192.html

HART轉換器又稱為HART調制解調器或HART MODEM，廣泛用于帶HART功能的智能儀表生產組態、現場調試、過程監控等領域，可以和智能壓力變送器、HART溫度變送器、雷達物位計、流量計、執行器等具備HART功能的儀表設備通信。兼容ABB、SIEMENS、ROSEMOUNT、E+H、HONEYWELL等跨國公司的HART智能儀表和組態調試軟件。

YR-ER210系列HART轉換器是云南昌暉儀表制造有限公司基于BELL202國際標準研發，完全適用于HART協議信號傳輸，通過計算機的USB接口發送、接收HART命令，提供完全的物理層接口，可以與任何具備標準HART功能的儀表和設備通信。

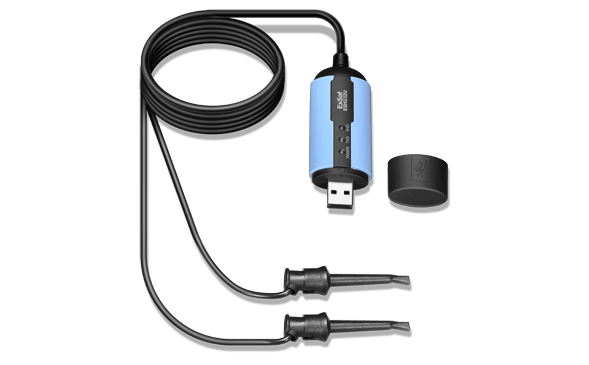

HART轉換器

技術規格
1、HART MODEM不需要外部電源單獨供電，USB接口供電(5VDC/1mA)
2、接口類型：與PC機兼容的標準USB-A型接口
3、HART連接：2只無極性測試鱷魚夾
4、HART MODEM使用環境條件：-25～82℃，濕度0%-95%
5、HART轉換器輸出信號：符合國際標準HART協議，幅度0.5±0.1Vpp正弦波
6、絕緣電阻: ≥30MΩ
7、外部尺寸: 78mm×29mm×18mm
8、連接電纜長度：1.5m

訂貨型號：YR-ER210-MODEM

產品用法

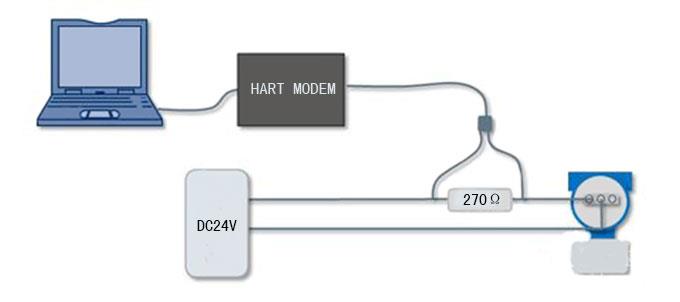

RL=250Ω-1000Ω，通信時采樣電阻必須串聯在電路中。電阻一般采用300左右即可，太大可能會影響環路電流。 HART MODEM連線示意圖-http://m.wxmqjy.com/product/1192.html
