二入二出溫度變送器亮點
◆ 電源、報警狀態指示
◆ 輸入/輸出/電源完全隔離
◆ 高精度0.2%
◆ 超長使用壽命
◆ 高穩定性、高可靠性、低溫度漂移
◆ 堅固耐用的設計，導軌安裝
◆ 低功耗設計，可高密度安裝
◆ 硬件還是軟件都采用了模塊化設計
最常用二入二出溫度變送器型號
二入二出熱電偶溫度變送器：YR9030A-KK-GG-N、YR9030A-SS-GG-N、YR9030A-EE-GG-N、YR9030A-BB-GG-N等
二入二出熱電阻溫度變送器：YR9030A-PP-GG-N、YR9030A-CC-GG-N
二入二出溫度變送器技術指標
◆熱電阻輸入時激勵電壓：2.5V
◆熱電阻輸入時長線補償：200Ω(線阻)
◆響應時間：＜0.5s(0-90%)(TYP)
◆波紋：＜10mVrms
◆精度：0.2%的終值
◆溫度系數：50ppm/K的測量值/100Ω負載
◆耐壓強度：500VDC時100MΩ以上，1500VAC/分鐘
◆電磁兼容：符合GB/T1826工業設備應用要求(等同IEC 61326-1)
◆工作溫度：-10~+70℃
◆工作濕度：小于90%RH(無凝結水)
◆電源：DC24V±25%
◆功耗：二入二出導軌式溫度變送器＜2W
◆外殼材料：PC+ABS阻燃
◆重量：約180g
◆質保期：五年
◆外形尺寸：厚18.3×寬113×高121(mm)
二入二出導軌式溫度變送器選型表
YR9030A-①②-③④-⑤-⑥/⑦-⑧/⑨
①第一通道輸入類型
[P]：Pt100熱電阻
[C]：Cu50熱電阻
[B]：B分度號熱電偶
[S]：S分度號熱電偶
[K]：K分度號熱電偶
[E]：E分度號熱電偶
[T]：T分度號熱電偶
[J]：J分度號熱電偶
[W]：Wre3-25鎢錸熱電偶
②第二通道輸入類型(需要與第一通道輸入類型相同)
[P]：Pt100熱電阻
[C]：Cu50熱電阻
[B]：B分度號熱電偶
[S]：S分度號熱電偶
[K]：K分度號熱電偶
[E]：E分度號熱電偶
[T]：T分度號熱電偶
[J]：J分度號熱電偶
[W]：Wre3-25鎢錸熱電偶
③第一通道對應路輸出(OUT1)
[G]：直流4-20mA輸出，輸出阻抗≤500Ω(標準出廠配置)
[A]：直流0-5V，輸出阻抗≥10kΩ
[D]：直流1-5V，輸出阻抗≥10kΩ
[F]：直流0-20mA，輸出阻抗≤500Ω
④第二通道對應輸出(OUT2)
[G]：直流4-20mA輸出，輸出阻抗≤500Ω(標準出廠配置)
[A]：直流0-5V，輸出阻抗≥10kΩ
[D]：直流1-5V，輸出阻抗≥10kΩ
[F]：直流0-20mA，輸出阻抗≤500Ω
⑤輸入信號浪涌保護
[N]：無
⑥溫度變送器第一通道量程下限
[*]：數字
⑦溫度變送器第一通道量程上限
[*]：數字
⑧溫度變送器第二通道量程下限
[*]：數字
⑨溫度變送器第二通道量程上限
[*]：數字
二入二出導軌式溫度變送器接線圖

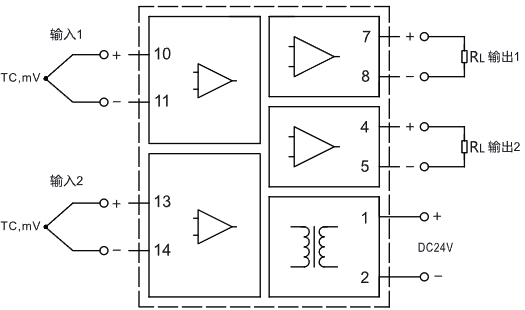

①二入二出熱電偶溫度變送器接線圖

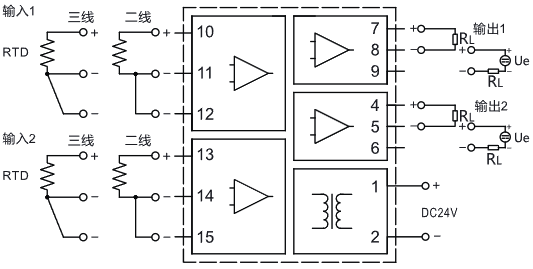

②二入二出熱電阻溫度變送器接線圖
