閥位控制調節器 SWP-ND825

2022/8/19 11:52:21 人評論次瀏覽分類：調節器儀表地址：http://m.wxmqjy.com/product/1530.html

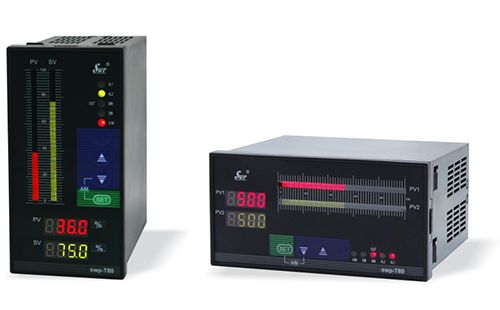

SWP-LED系列閥位控制調節器將單回路調節器和伺服放大器功能合二為一，不需要外加伺服放大器就可以直接驅動正反轉電動執行機構實現自動控制。

常用閥位控制調節器型號
SWP-ND825-010-12/23-HL-P
SWP-NS825-010-12/23-HL-P
SWP-ND825-810-12/23-HL-P
SWP-ND825-812-12/23-HL-P
SWP-NS825-812-12/23-HL-P
SWP-ND825-810-12/23-HL-P
SWP-ND925-010-12/23-HL-P
SWP-ND925-810-12/23-HL-P
SWP-ND925-812-12/23-HL-P
SWP-ND925-022-12/12-HL

主要特點
1、通過簡單快捷的參數設置，即可適配各種分度號，進一步提高了儀表的多用性與可靠性。
2、PID參數自整定。
3、同時輸入顯示測量信號PV及閥位反饋信號SV。可分別帶有一路閥位正反轉控制輸出(或模擬輸出)及一路模擬量變送輸出，可適用于各種測量控制場合。
4、自動跟隨內部設定值進行控制輸出。可實現手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
5、儀表將單回路調節和伺服放大器功能合二為一，控制正反轉電動執行機構時不再需要外加伺服放大器。

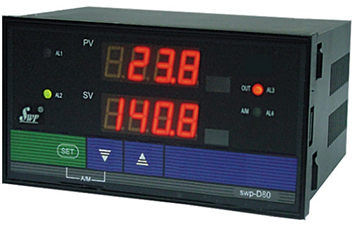

SWP-ND825儀表尺寸:160×80×140mm
SWP-ND825開孔尺寸:152×76mm
SWP-ND825儀表重量:400g

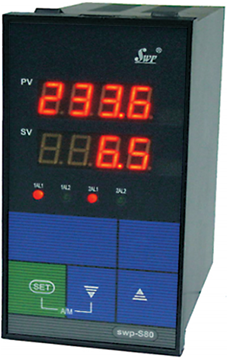

SWP-NS825儀表尺寸:80×160×140mm
SWP-NS825開孔尺寸:76×152mm
SWP-NS825儀表重量:400g

SWP-ND925

SWP-ND925儀表尺寸:96×96×140mm
SWP-ND925開孔尺寸:92×92mm
SWP-ND925儀表重量:400g

SWP-ND425儀表尺寸:96×48×140mm
SWP-ND425開孔尺寸:92×44mm
SWP-ND425儀表重量:240g

SWP-NS425

SWP-NS425儀表尺寸:48×96×140mm
SWP-NS425開孔尺寸:44×92mm
SWP-NS425儀表重量:240g

SWP-ND725儀表尺寸:72×72×110mm
SWP-ND725開孔尺寸:68×68mm
SWP-ND725儀表重量:240g

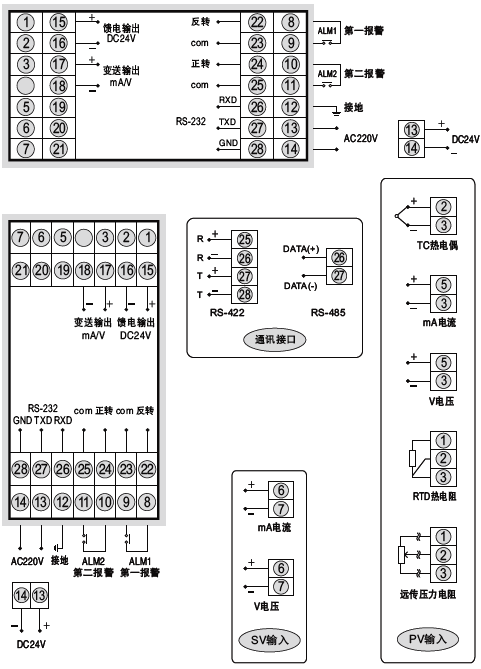

SWP-ND825閥位控制調節器接線圖

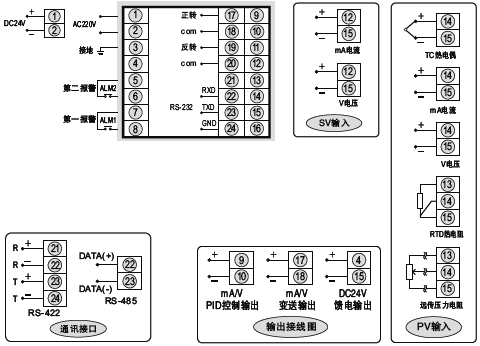

SWP-ND925閥位控制調節器接線圖

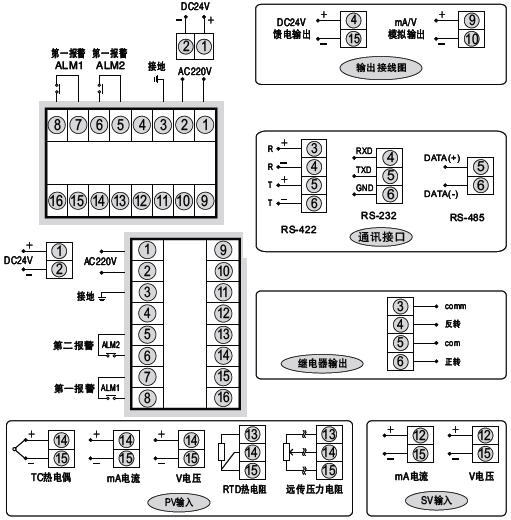

SWP-ND425閥位控制調節器接線圖

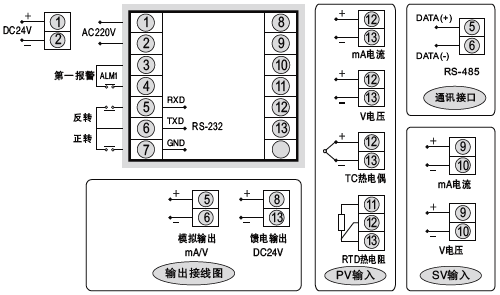

SWP-ND725閥位控制調節器接線圖

閥位控制調節器與電動執行機構連接

光柱閥位控制調節器與電動執行機構連接

注意：將調節閥電動執行機構的零線與本儀表的comm端子短接，可吸收調節閥動作時對儀表造成的干擾信號，此線如不接，本儀表也可正常工作。

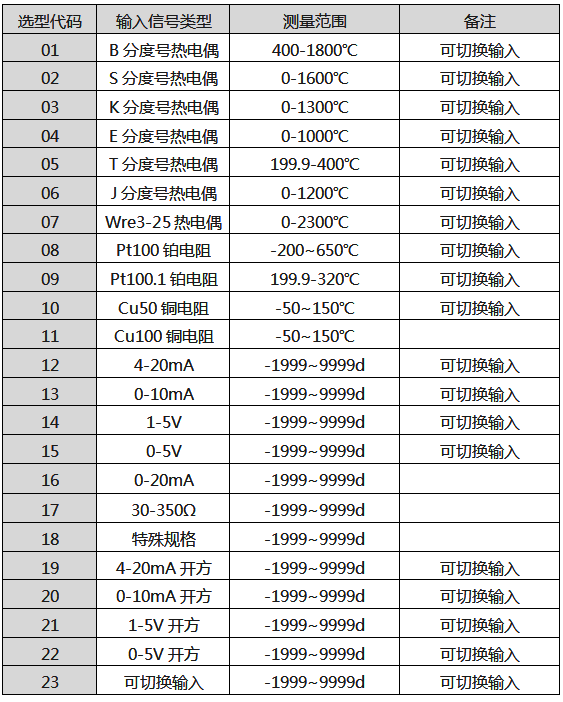

閥位控制調節器選型表
