光柱PID調節器特點
1、光柱PID調節器工作原理、技術指標、功能與數碼顯示智能調節器SWP-ND805和SWP-NS805完全一致，但增加兩個光柱顯示窗口，光柱PID調節器顯示方式為雙數碼顯示+雙光柱顯示。
2、光柱調節器有兩個數碼顯示窗口和兩個LED101線光柱顯示窗口,可同時顯示測量值和控制輸出值。
①通常PV數字窗口顯示測量值，PV光柱窗口為測量值相對模擬量顯示。
②光柱調節器SV數字窗口和SV光柱窗口的顯示內容是根據儀表二級參數“F3”設置來決定：
A、光柱PID調節器二級參數“F3＝0”時，SV數字窗口顯示控制目標值，SV光柱窗口顯示控制目標值相對模擬量顯示。
B、光柱PID調節器二級參數“F3＝1”時，SV數字窗口顯示PID運算結果，SV光柱窗口顯示控制目標值相對模擬量顯示。
C、光柱PID調節器二級參數“F3＝3”時，SV數字窗口顯示控制目標值，SV光柱窗口顯示PID運算結果相對模擬量顯示。
D、光柱PID調節器二級參數“F3＝4”時，SV數字窗口顯示PID運算結果，SV光柱窗口顯示PID運算結果相對模擬量顯示。
3、光柱調節器常用在液位自動調節系統或需要觀察測量值相對模擬量顯示的自控系統中。

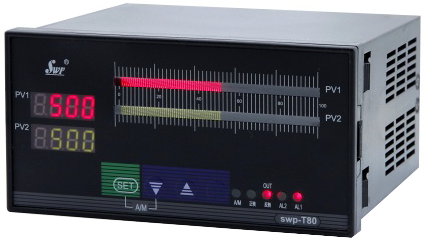

橫式光柱PID調節器外形尺寸：160×80×140mm
開孔尺寸:152×76mm
重量:400g
SWP-NT805-010-23-HL-P-X
SWP-NT805-012-23-HL-P-X
SWP-NT805-020-23-HL-P-X
SWP-NT805-022-23-HL-P-X
SWP-NT805-820-23-HL-P-X
SWP-NT805-822-23-HL-P-X

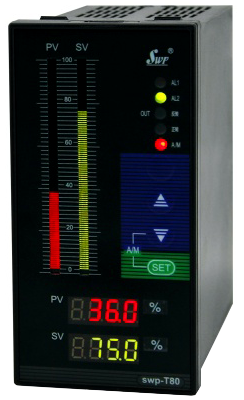

豎式光柱PID調節器外形尺寸:80×160×140mm
開孔尺寸:76×152mm
重量:400g
SWP-NST805-010-23-HL-P
SWP-NT805-012-23-HL-P
SWP-NT805-020-23-HL-P
SWP-NT805-022-23-HL-P
SWP-NT805-820-23-HL-P
SWP-NT805-822-23-HL-P
SWP-T805光柱調節器選型表
SWP-①②-③④⑤-⑥-⑦⑧-⑨-⑩
①外形特征
[NT8]：160×80mm(光柱自整定PID控制)
②控制作用
[05]：自整定PID控制
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]： 特殊規格(按用戶要求定制)
④儀表PID控制輸出
[1]：開關量控制輸出
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
[6]：SCR可控硅過零觸發脈沖輸出(0.5A/400V)
[7]：SSR固態繼電器控制信號輸出(6-24V/30mA)(電壓不可調)
[8]：特殊規格控制輸出(按用戶要求定制)
[9]：SOT雙向可控硅控制輸出(5A/400V)
⑤儀表變送輸出
[0]： 無變送輸出(標準配置)
[2]：4-20mA控制輸出
[3]：0-10mA控制輸出
[4]：1-5V控制輸出
[5]：0-5V控制輸出
[8]：特殊規格(用戶定制)
⑥輸入信號類型
[××]：詳見“儀表輸入類型表”(18種輸入型號類型可自由切換)
⑦報警1輸出
[N]：無報警
[H]：上限報警(標準配置)
[L]：下限報警
⑧報警2輸出
[N]：無報警
[H]：上限報警
[L]：下限報警(標準配置)
[G]：偏差內報警
[A]：偏差外報警
[D]：LBA報警
⑨饋電輸出
[N]：無饋電
[P]：DC24V饋電輸出(給兩線制4-20mA變送器供電)
⑩儀表電源
[省略]：AC220V供電
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
?外形特征
[省略]：豎式儀表
[X]：橫式儀表

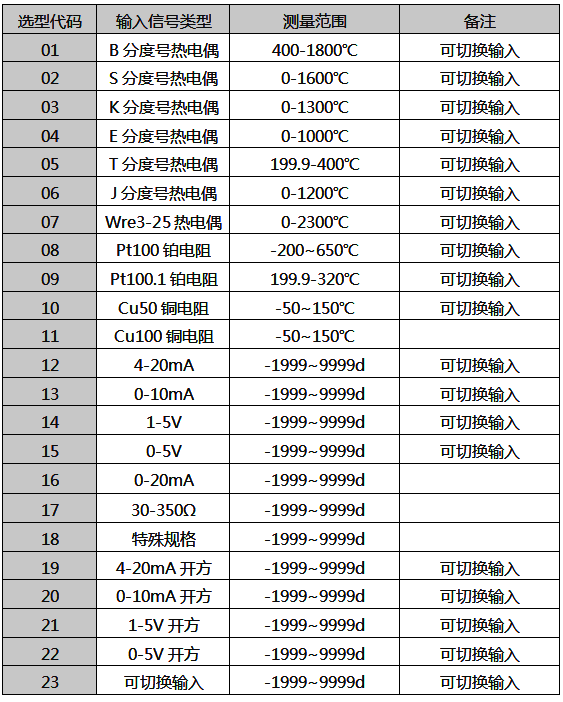

光柱PID調節器輸入類型
注1：光柱調節器控制輸出為PID控制，調節器變送輸出為測量值對應的變送輸出。
注2：光柱調節器同一分度號，選型代碼和儀表二級參數“SL0”編程代碼不同，參數設定時請注意。
光柱PID調節器選型舉例
SWP-NT805-020-12-HL-P
80×160mm豎式PID光柱調節器，PID控制輸出為4-20mA，4-20mA輸入，帶上、下限報警，帶DC24V饋電，儀表電源為AC220V
SWP-NT805-020-12-HL-P-X
160×80mm橫式光柱調節器，PID控制輸出為4-20mA，4-20mA輸入，帶上、下限報警，帶DC24V饋電，儀表電源為AC220V
SWP-NT805-022-12-HL-P
智能自整定PID光柱調節器，無通訊，4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
SWP-NT805-022-12-HL-P-X
智能自整定PID光柱調節器，無通訊，4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
SWP-NT805-820-12-HL-P
智能自整定PID光柱調節器，帶RS-485通訊,無變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
SWP-NT805-820-12-HL-P-X
智能自整定PID光柱調節器，帶RS-485通訊,無變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
SWP-NT805-822-12-HL-P
智能自整定PID光柱調節器，帶RS-485通訊，帶4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
SWP-NT805-822-12-HL-P
智能自整定PID光柱調節器，帶RS-485通訊，帶4-20mA變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
調節器自整定功能(自動演算)
在調節器測量狀態下,進入一級參數設定,修改參數“ATU=1”,退出參數設定,儀表即開始自動演算 。
.自動演算時，儀表自動演算指示燈“A/M”將閃爍，指示正在進行自動演算。
.自動演算時，如遇斷電或復位,恢復正常時，儀表將以自動演算前的設定值為準進行控制。
.當自動演算指示燈熄滅,則表示自動演算完畢。儀表將自動演算結果寫入E2PROM永久保存。
.自動演算完畢后，可手動修改自動演算后的參數設定值。
PID調節器自整定能否達到最佳控制效果？自整定需要持續多長時間？
本光柱調節器通過自整定能通常能得到較好控制效果的P、I、D參數值，要取得最佳控制效果，還需要人工觀察后進行微調。
舉例說明：比如用光柱PID調節器對壓力進行控制可參考下面的方法：首先運行輸入和輸出設備，假如在壓力測量值低于控制目標值啟動自整定，儀表控制輸出百份比增大，使壓力上升，當壓力略大于目標值，輸出百分比減小;壓力值開始下降，等壓力值低于目標值，輸出百份比開始增大，壓力值又開始上升，當壓力值接近或等于目標值時輸出百份比停止變化。以上為一個整定周期，自整定全過程大概2到3個周期完成。整定時間以現場整定周期為準。自整定完成后一級參數中的P、I、 D三個值自動變化，這樣就會達到較理想的效果了。

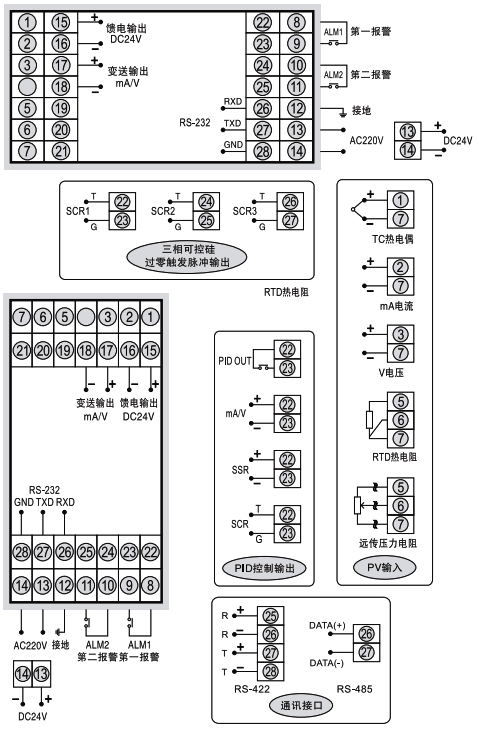

SWP-NT805光柱調節器接線圖
