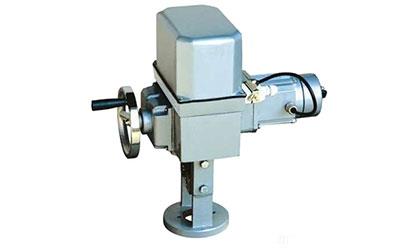

國產DK型電動執行機構的調試要求是：要按反作用調整位置發送器差動線圈的位置，如對DKZ直行程執行機構，當輸出軸向上時，反饋電流應增大還需對行程限位開關進行調試。由于各廠的產品結構略有差別，尤其是位置發送器，有的廠用差動變壓器，有的廠用導電塑料電位器，因此在調試時略有區別，昌暉儀表工程師現分別介紹如下:
1、位置發送器用差動變壓器的DKZ直行程執行機構調試
DKZ直行程執行機構先按圖1接好線，通電預熱后即可進行調試。

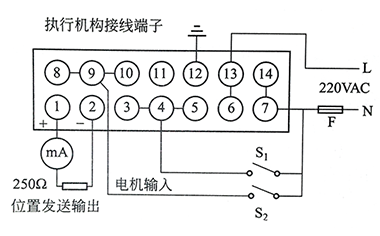

圖1 DKZ執行機構接線端子
說明：圖1所示端子接線是不通用的，各個廠的產品其接線端子略有不同，因此，在調試前一定要根據所用產品，閱讀相關的說明書，按其所提供的圖進行接線，以避免出現接線錯誤而燒壞執行機構。
2、DKZ直行程執行機構調試方法
① DKZ直行程執行機構限位調試
送電后電流表應有指示，分別合上S1或S2，輸出軸應能上、下移動。
合上S2，輸出軸處于低位置時，松開螺釘，調整下限位開關位置，使其剛好接觸“撐板”，觸點斷開。
合上S1，輸出軸處于最高位置時，松開螺釘，調整上限位開關位置，使其剛好接觸“撐板”，觸點斷開。
② DKZ直行程執行機構位置發送器調試
將出軸移動至最低點，調整差動變壓器位置，使其輸出電流從大逐漸減小，直至不變化為止。此時調整零點電位器，使輸出電流為3.8-3.9mA，再微調差動變壓器使輸出電流為4.0mA即可。
3、位置發送器用導電塑料電位器的直行程執行機構調試
① DKZ直行程執行機構位置發送器的調試
先拔下電機插頭并把電機后罩端的手把撥到手動位置，即將制動器松閘，接通電源。
A、零位電流調試
把執行機構輸出軸移到下端，調整模塊調零電位器左旋到最小。然后松開固定導電塑料電位器的兩個滾花螺母，用手緩慢轉動滾花螺母，使導電塑料電位器靠近杠桿，使輸出電流約為1.2mA。然后再調整調零電位器，使位置輸出電流為4.0mA。再調整關位限位開關，使其正好處于斷開狀態。
B、滿度電流調整
把執行機構輸出軸移到上端，調整滿度電位器使位置輸出電流為20.0mA。由于調零和調滿度相互影響，應反復進行幾次，直到合乎要求。最后調整開位限位開關，使其正好處于斷開狀態。
② DKZ直行程執行機構電氣限位
A、把執行機構輸出軸移到下端，調整模塊調零電位器左旋到最小，松開滾花螺母，使導電塑料電位器靠近杠桿。
B、調節導電塑料電位器使位置電流輸出電流略大于最低值，然后調整模塊上的調零電位器，使位置輸出電流為4.0mA。
C、用手搖執行機構使輸出軸移到上端，再調模塊的滿度電位器，使位置電流輸出為20.0mA，再讓執行機構輸出軸回到零位，反復調整幾次直到信號達到要求。
D、通過電機旋轉使輸出軸達到終點l00%，調節凸輪片使微動開關K2剛好工作，再讓輸出軸回到起點0%，調節凸輪片使微動開關K1剛好動作，但這時K2動作的凸輪片不能改變位置，調好后要把滾花螺母擰緊，以防凸輪片松動。使執行機構輸出軸從始點運行到終點，再從終點運行到始點，反復進行幾次來觀察K2,K1開關動作位置是否合適，信號是否合適，達到要求為止。總之，電氣限位要比機械限位稍微提前一點，即機械限位一定要在電氣限位之后才動作，使電氣限位起作用。
改變執行機構輸出轉向的方法
當現場要求執行機構輸出轉向與出廠的反向時，可將塑料導電電位器的1、3兩點接線對調一下即可，調整方法基本與上述調整方法相同，不同的是調零和調滿度時，分別相對于閥門的關閥位置和全開位置。也是先調零后調滿度，但在調零、調滿度后，必須重新調整零位和滿位的限位開關，使之分別正好處于斷開狀態。
