補償導線與熱電偶配套使用，儀表工必須熟悉補償導線特性及補償導線正負極及類型區分方法，這樣才能正確使用補償導線。昌暉儀表在本文分享補償導線特性和識別的專業知識。

補償導線的特性
補信導線用來將熱電偶的參比端延伸到溫度較穩定的場合，以補償它們與熱電偶連接處溫度變化所產生的誤差。補償導線有延長型與補償型兩種。
①延長型補償導線采用與熱電偶相同的合金絲，有較寬的溫度使用范圍。用字母“X”附加在熱電偶分度號之后表示，例“EX”。
②補樓型補償導線的合金絲與配用熱電偶的材質不同，故使用溫度范圍受限，但其熱電動勢值在0-100℃或0-200℃時與配用熱電偶的熱電動勢標稱值是相同的。用字母“C”附加在熱電偶分度號之后表示，例如“KC”，不同合金絲可應用于同種分度號的熱電偶，并用附加字母予以區別，例如“KCA”和“KCB”。常用補償導線的特性如表1所示。

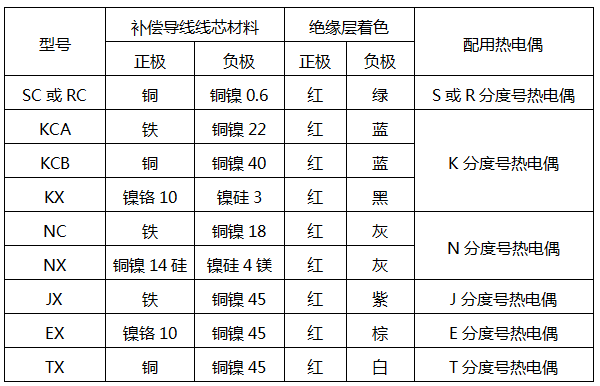

表1  常用補償導線特性表

補償導線的識別
常用補償導線正極，負極的絕緣層著色見表1。不清楚補償導線型號時，可根據補償導線負極絕緣層著色來判斷。絕緣層著色看不清楚的補償導線，可把補償導線兩根線擰緊放入沸水中，用數字萬用表的直流毫伏擋測量熱電勢，將萬用表顯示的電勢值與環境溫度對應的電勢值相加，查對熱電偶分度表中有接近100℃的，就可判斷是何種類型的補償導線。如某補償導線放入沸水中測得熱電勢為3.010mV，測量時室溫為25℃對應的熱電勢為1mV，則總熱電勢為4.01mV，查熱電偶分度表中與其接近的有K分度為98℃，T分度為94℃，可以確定該補償導線型號為KCB。
