在工業生產中，由于物料平衡，熱平衡以及儲存、經濟核算等所需要的都是質量，并非體積，所以在測量工作中，常需將測出的體積流量乘以密度換算成質量流量。但由于密度隨溫度、壓力而變化，所以在測量流體體積流量時，要同時測量流體的壓力和密度，進而求出質量流量。在溫度、壓力變化比較頻繁的情況下，難以達到測量的目的。這時便用質量流量計來測量質量流量，而無需再人工進行上述換算。



質量流量計分類
①直接式質量流量計
即直接檢測與質量流量成比例的量，檢測元件直接反映出質量流量。
②推導式質量流量計
即用體積流量計和密度計組合的儀表來測量質量流量，同時檢測出體積流量和流體密度，通過運算得出與質量流量有關的輸出信號。
③補償式質量流量計
同時檢測流體的體積流量和流體的溫度、壓力值，再根據流體密度與溫度、壓力的關系，由計算單元計算得到該狀態下流體的密度值，再計算得到流體的質量流量值。

直接式質量流量計品種很多，目前應用較廣泛的是科里奧利質量流量計。科里奧利質量流量計(簡稱 CMF)是利用流體在振動管中流動時，產生與質量流量成正比的科里奧利力(科氏力)而制成的一種直接式質量流量儀表。利用科氏力構成的質量流量計有直管、彎管、單管、雙管等多種形式。其中雙彎管型最常見，它由兩根金屬U形管組成，其端部連通并與被測管路相連，如圖1所示。這樣流體可以同時在兩個U形管內流動在兩管的中間A、B、C三處各裝有一組壓電換能器。

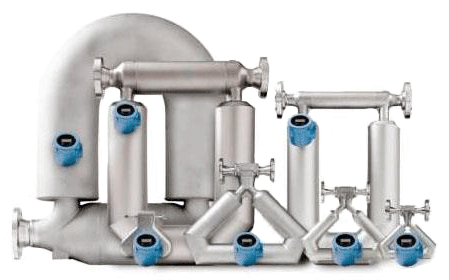

圖1  科里奧利質量流量計(CMF)

換能器A在外加交變電壓作用下產生交變力，使兩根U形管彼此一開一合地振動，相當于兩根軟管按相反方向不斷擺動，換能器B和C用來檢測兩管的振動情況。由于B處于進口側，C處于出口側，則根據出口側振動相位超前于進口側的規律，C輸出的交變信號的相位將超前于B某個相位。此相位差的大小與質量流量成正比。若將這兩個交流信號相位差經過電路進一步轉換成直流4-20mA 等標準信號，就成為質量流量變送器。

質量流量計的測量精度較高，主要用于黏度和密度相對較大的單相和混相流體的流量測量。由于結構等原因，這種質量流量計適用于中小尺寸的管道的流量檢測。
