起初，OPC是在微軟Windows的OLE技術基礎上，使用COM/DCOM(分布式組件對象模型)在軟件組件之間交換數據，OPC是OLE for Process Control的縮寫(用于過程控制的OLE)。經典的OPC標準有OPC DA(數據采集)、OPC Alarms&Events(報警和事件)、OPC HDA(歷史數據)。
而隨著工業的發展，人們對OPC技術的需求更加越來越高，對數據交互，安全性等要求的前提下，2008年發布的OPC統一架構((UA)將各個經典OPC規范的所有功能集成到一個可擴展的框架中，獨立于平臺并且面向服務。
OPC UA優點
◆獨立于平臺，包括兩個方面：①硬件平臺：傳統PC、服務器，PLC，DCS等；②操作系統：Microsoft Windows、Android，Apple，Linux，Unix等；
◆功能全面性，OPC UA實現了所有OPC Classic的功能，而且在很多方面得到了提升；
◆安全性，信息以128位或256位加密級別安全地傳輸，每個UA客戶端和服務器都要通過OpenSSL證書標識，同時應用程序可以要求用戶進行身份驗證，并且提供了審計追蹤功能；
◆可擴展性，OPC UA 提供了一個多層，統一框架，對于新的傳輸協議等都可以并入OPC UA；
OPC框架
下面昌暉儀表演示一下通過OPC UA標準實現Kepware與SCADA軟件的數據交換。目的是SCADA平臺作為OPC Server，Kepware作為OPC Client，Kepware將從SCADA采集到的數據轉發給其他第三方平臺，實現不同平臺之間數據交換。示例所用到的軟件有Kepware V6以及SCADA。
首先是SCADA軟件的配置：

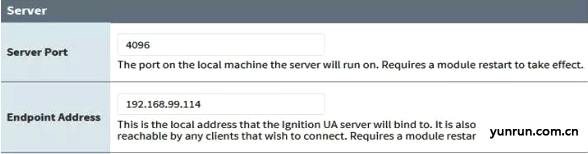

1、在SCADA平臺中OPC-UA SERVER進行配置，需要注意的是，SCADA平臺的Server Port: 4096為默認值，不需要修改， Endpoint Address設置為安裝SCADA平臺的服務器的IP地址，如192.168.99.114；
OPC UA Set1

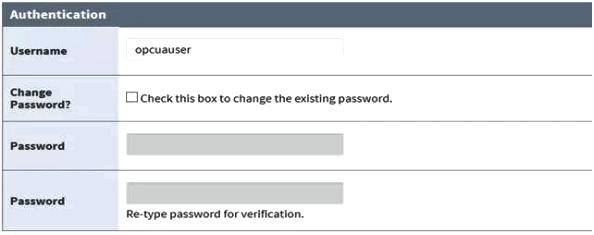

2、在SCADA平臺的OPC UA連接中，選擇對應的OPC Server，點擊修改，需要牢記Username，以及設置的Password
OPC UA Set2

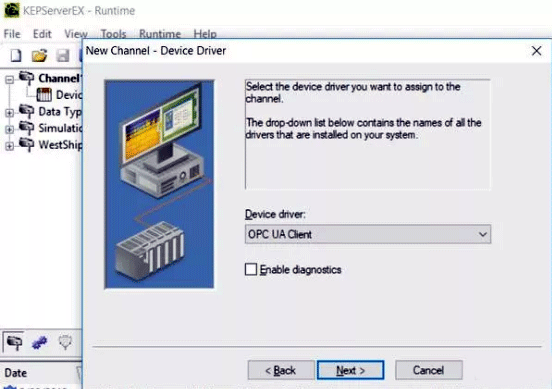

3、在KEPWARE中新建通道Channel，選擇OPC UA Client，如圖“Kepware Device Select”，一直點擊下一步到如下圖“Endpoint URL Set”，此處要修改Endpoint URL，在第一步中已經進行設置，點擊右側選擇，彈出第3張圖“Discovery Port Set”所示，在Discovery Port中填入：4096 （第一步中的設置），在localhost中就會出現SCADA平臺的OPC UA Server，選擇一個，如第一個Basic128Rsa15
Kepware Device Select
Endpoint URL Set
Discovery Port Set

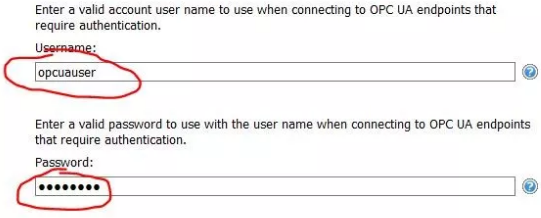

4、然后點擊下一步直到如圖所示，輸入第二步中的Username和Password
Username And Password Set

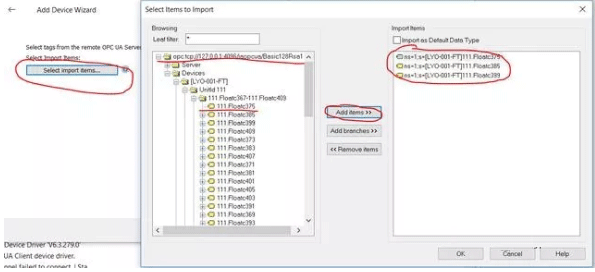

5、點擊下一步直到完成，然后創建一個Device，設置驅動名稱，通訊參數等，一般選擇默認即可，下一步直到出現導入items選項出現，如"Import Items Set"圖所示，在左側選擇欄中選擇需要導入的變量點，并在右側顯示已導入的變量點，然后點擊"OK"，在Device中會出現已經導入的Tags，如“Item Tags”圖所示。
Import Items Set

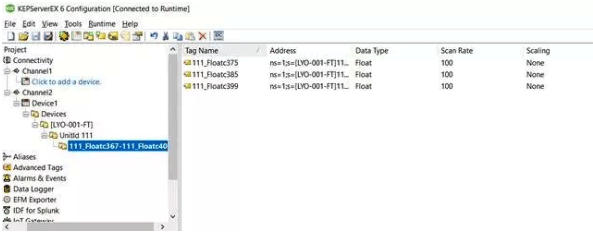

Item Tags

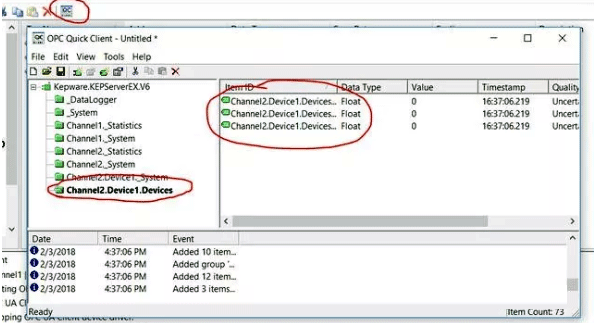

6、打開Kepware的Quick Client 可以瀏覽到剛才添加的OPC 點，從圖中可以看到目前讀取到的Tag點的值都為0，通訊狀態良好。
Quick Client
至此，已經完成了Kepware與SCADA以O(shè)PC UA方式進行數據傳輸采集的功能，相信大家對OPC UA技術也有了初步的認識。
