根據GB 50096-2011《住宅設計規范》的8.7.2條的6款：每幢住宅的總電源進線應設剩余電流動作保護或剩余電流動作報警。

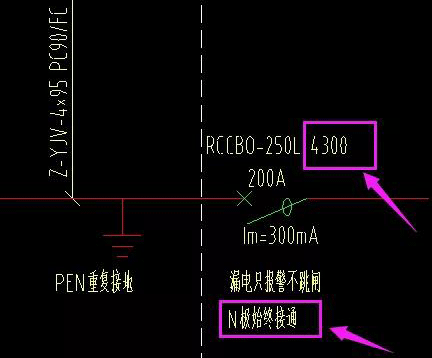

圖1 總進線處設置帶剩余電流保護的四極斷路器
上圖設計是否正確呢，需要選用四極斷路器嗎？N極需要始終接通嗎？
一、帶剩余電流保護塑殼斷路器選用幾極呢？
由于帶了剩余電流保護，剩余電流檢測元件需要檢測回路的所有帶電導體，如三相平衡無需出中性線的負荷回路，那么只要檢測L1、L2、L3相，此時的塑殼斷路器只需要選用三極即可。

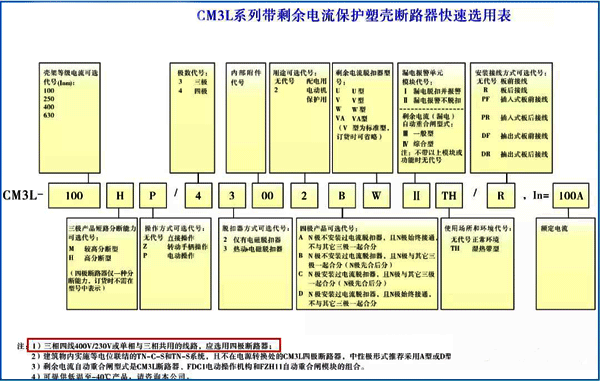

而對與三相四線的400/230V或單相與三相共用的線路，因其N線也有電流流過，故剩余電流檢測元件也需要對N線進線檢測，因此，塑殼斷路器需要選用四極，以下為常熟CM3L系列選型樣本，大家注意看注：1）。
圖2 常熟CM3L系列選型表
二、此處斷路器的N極是否需要分斷？
根據圖1，此處總進線PEN線做了重復接地，然后PE與N分開，再根據GB50054-2011《低壓配電設計規范》的3.1.11條的1款：
3.1.11剩余電流動作保護電器的選擇，應符合下列規定：
1 處在 TN-S 系統中，當中性導體為可靠的地電位時可不斷開外，應能斷開所保護回路的所有帶
可知此時中性導體N為可靠的地電位，所以此時可以選用N極不分斷的四極CM3L斷路器，四極產品可選代號為A、D。

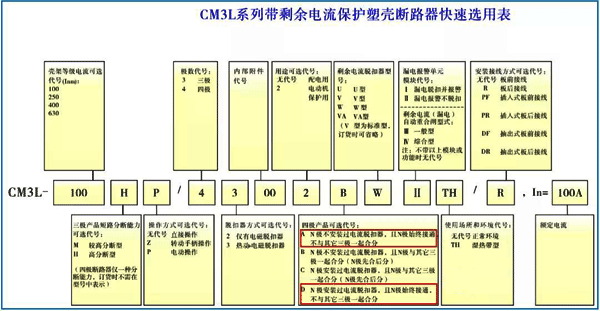

圖3 四極產品可選代號A、D(N極始終接通)
圖4 N處于地電位時，推薦選用A型或D型(也就是N極始終接通)
再看王厚余《建筑物電氣裝置600問》中的17.4也強調不分斷N的重要性。
17.4有些電氣裝置為保證電氣維修安全，自上而下全部裝用了四極開關，這些裝置卻多發省“斷零”燒設備事故，何故？
采用四極開關切斷中性線實現電氣隔離，可保證電氣維修安全。但為此需在中性線上這家易堵刀閘的活動連接點和上、下兩個進出線端子的固定連接點，這有悖于問答16/7中所述在三相四線回路的中性線上，盡量減少連接點和刀閘以減少“斷零”事故的電氣安全要求的。
如果發現四極開關有一對觸頭不導電，這一對觸頭往往是中性線上的觸頭。觸頭間的接觸電阻由溫度12.23中述及的膜電阻和收縮電阻組成。后者與本章節關系不大，不予敘述。前者系由觸頭表面的一層化學腐蝕物、氧化物、塵埃等組成的一層電阻膜，它阻礙電流的通過。當開關切斷負載電流時，觸頭間產生電弧，這一電弧不大，并不燒損開關觸頭，但能燒掉和清除觸頭表面的電阻膜，從而減少接觸電阻。對于四極開關產品標準要求分閘時先斷開三個相線觸頭，后斷開中性線觸頭；合閘是先合上中性線觸頭，后合上三個相線觸頭，以避免開關開合瞬間的“斷零”引起短瞬三相電壓不平衡。分閘時三根相線斷開后中性線上不復存在電流，中性線觸頭自然不會拉出電弧來清除其電阻膜，所以中性線觸頭的接觸電阻總是大于相線觸頭的接觸電阻。實踐證明如果四極開關有一極不導電，這一極也往往是中性線的一極。這正是四極開關易招致“斷零”事故。
三、施耐德斷路器是怎么做的？

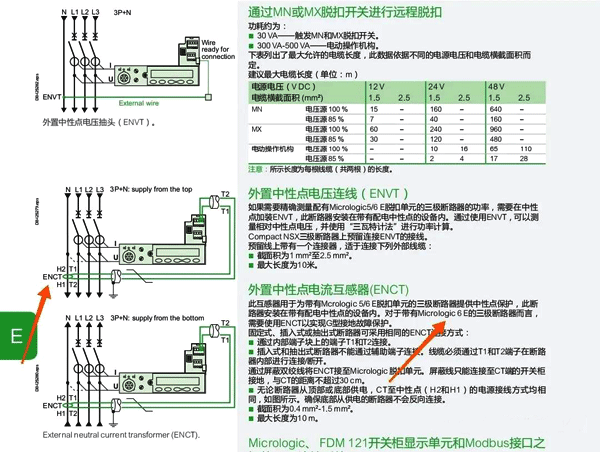

據了解，施耐德帶剩余電流保護的塑殼斷路器只有四極，N極需要分斷，如何做到N極不分斷呢，施耐德采用的是三極斷路器+外置N線CT實現接地故障保護，如下圖所示：
在住宅總進線處，帶剩余電流保護的塑殼斷路器需要檢測所有帶電導體(L1、L2、L3、N)，因此需要選用4極斷路器，由于N線處于地電位，可以選用N極不分斷的四極斷路器。
至此，圖1中選用的四極斷路器，但又不分斷N極CM3L斷路器是合適的。
