不幸的是，實際的工業環境中往往存在著固態、液態和氣態等不同類型的空氣污染物，這些污染物有可能沉積、進入溫度變送器內部并且分布在溫度變送器及傳感器接線端子的周圍，只要進入一點點濕氣就有可能產生多個寄生漏電通路，這必將嚴重的影響測量的精度和信號的完整性。
考慮以下兩個電路原理：

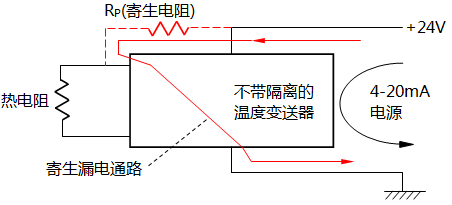

圖1 寄生漏電通路在不帶隔離的溫度變送器中的示意圖
如圖1所示：在24VDC電源線路和傳感器接線端(或連線)之間產生了一條顯著的寄生漏電通路。 一個20MΩ的寄生電阻就可以對激勵電流造成~1μA的誤差。假定一個標準的1mA 激勵電流，輸入范圍為0-100℃(273K-373K)，這將導致~0.26℃零點漂移誤差(~0.26%)和~0.1℃增益誤差(共0.36%)。而對于一個10MΩ寄生電阻來說，這將使誤差加倍至~0.52℃零點漂移誤差和~0.2℃增益誤差(共0.72%)。
不用多說，寄生電阻值越小，它所造成的誤差越大。用1MΩ的電阻為例，不必在特殊的熱帶地區或者非清潔的環境中，在滿量程時它就將造成高達~5.2℃的零點漂移誤差和總計7.2℃的誤差。自然地，一個更小的輸入范圍將造成較大比例(%)的輸出誤差。寄生電阻路徑也有可能由傳感器結構內部金屬元素移動造成，這與外部環境條件無關，但是在高溫使用時這種現象的產生將變得更加的普遍。
圖2 寄生漏電通路在隔離溫度變送器中的示意圖
如圖2所示：隔離溫度變送器很好地隔斷了寄生電阻的路徑并且阻止漏電流從溫度變送器的線路中流過，從而幾乎完全避免了誤差的產生。隔離溫度變送器通常還提供優異的噪聲抑制能力，在噪聲環境和極端的氣候環境中防止電流的瞬變和涌浪的能力。

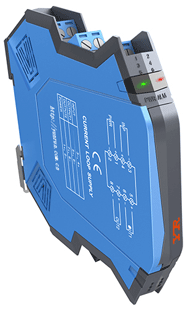

未接地的熱電阻為何要使用隔離溫度變送器？到這里相信您已經有了答案！所以，大家在選擇高性能隔離溫度變送器時，昌暉儀表生產的圓卡隔離溫度變送器YR-ER212和導軌式溫度變送器YR9031A都是您替代進口原裝的正確選擇！
