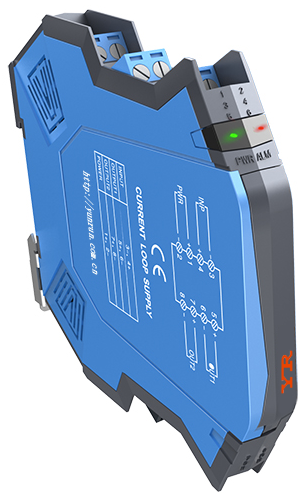

有源隔離器電路包括電源部分、輸入部分、輸出部分。信號經過輸入電路處理，變成一定的數字量或電磁波，再經過隔離無件實現電氣的隔離，隔離后的數字量或電磁波經過輸出電路變換成模擬量。有源隔離器的工作電源來自獨立的供電，電路將輸入的電源變換成多組電源，向輸入和輸出電路提供工作能量。有源隔離器可以隔離各種輸入信號，可以是電壓、電流、頻率，信號的大小也可以自由選擇，只要輸入電路能處理的信號，都可以輸入并隔離。
有源隔離器的輸出電路可以產生多種信號，比如0-10V、4-20mA，與輸入信號成比例關系，不一定是1:1對應的，換句話來說，有源隔離器具有信號轉換功能。電流輸入的有源隔離器輸入阻抗只有50歐，大多數電流電源都可以輕松驅動。電流輸出的有源隔離器負載能力比較大，且負載變化時不影響隔離精度。
無源隔離器電路包括輸入部分、輸出部分。信號經過輸入電路處理，變成電磁波，再經過隔離原件實現電氣的隔離，隔離后的電磁波經過輸出電路變換成模擬量無源隔離器的電路工作能量來自輸入信號端，所以輸入信號需要有足夠的驅動能力以驅動它工作，而且會有一定電壓降低(4V)無源隔離器能隔離0-20mA的直流電流信號。且輸入和輸出1:1對應。無源隔離器的理想負載是300歐姆以下，可以達到500歐姆。無源隔離器的功耗很低，不到100毫瓦，是環保節能的產品。
