工廠自動控制系統的要求和控制邏輯設計工程師通常以專門儀表圖例和儀表功能符號標注在工藝管道儀表流程圖(P&ID圖)中，儀表工熟練掌握儀表圖例和儀表功能符號，對開展工作大有幫助。

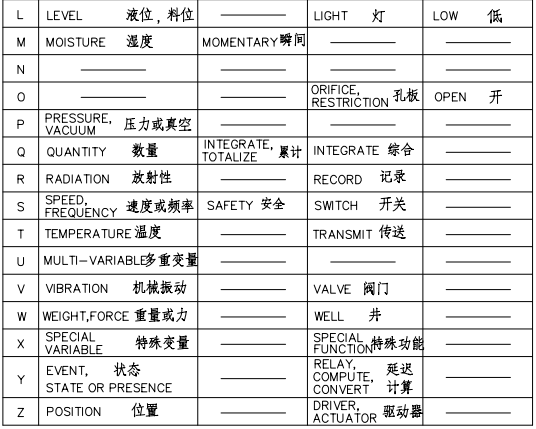

1、BASIC IDENTIFICATION LETTERS基礎字符說明
2、ADDITIONAL LETTERS附加字母
XL：RUNNING LAMP 運轉燈，運轉信號
XV,HV：INTERLOCKED ON OFF VALVE連鎖兩位閥
KV：TIMER CONTROLLED VALVE計時器控制閥門
KC：TIMER計時器
UA：COMMON ALARM公共報警
ESD：EMERGENCY SHUTDOWN緊急停車
上圖中關于報警輸出的說明：
HH：EXTRA HIGH LIMIT(HIGHER THAN HIGH LIMIT)超高極限
H：HIGH LIMIT高極限
L：LOW LIMIT低極限
LL：EXTRA LOW LIMIT(LOWER THAN LOW LIMIT)超低極限

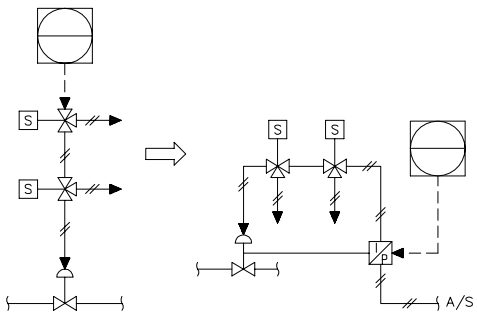

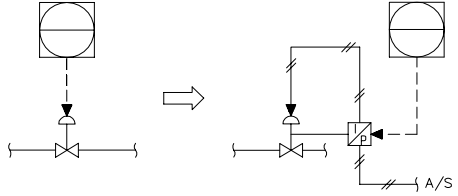

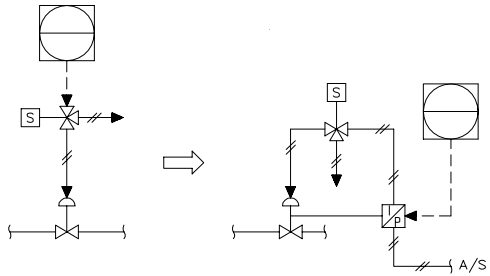

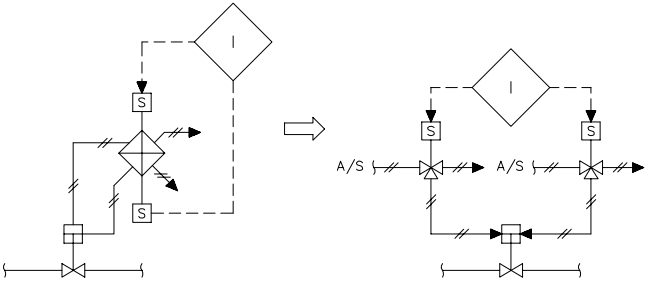

3、I/P CONVERTER TO BE PROVIDED AS SHOWN BELOW.電氣轉換器如下
4、INSRUMENT SYMBOLS儀表圖例符號
LOCALLY MOUNTED INSTRUMENT就地安裝
MOUNTED ON MAIN PANEL安裝在主控盤
MOUNTED ON LOCAL PANEL安裝在就地盤
DCS DISPLAY DCS顯示
PLC IN CCR控制室PLC
PLC IN FIELD現場PLC
INTERLOCK LOGIC聯鎖邏輯
VENTURI TUBE OR LAVAL NOZZLE文丘里管或拉瓦管
VARIABLE AREA TYPE FLOW METER轉子流量計
VARIABLE AREA TYPE FLOW METER WITH VALVE轉子流量計(帶閥)
STEAM／HOT TRACE OF INSTRUMENT伴熱儀表
5、CONTROL VALVE ACTUATOR SYMBOLS控制閥執行機構符號
PNEUMATIC TYPE ACTUATOR(DIAPHRAGM TYPE)氣動式(膜片型)
PNEUMATIC TYPE ACTUATOR(CYLINDER TYPE)氣動式(氣缸型)
SOLENOID TYPE ACTUATOR電磁閥型
ELECTRICAL TYPE ACTUATOR電動型
(CONTROL VALVE)WITH HAND WHEEL帶手輪控制閥
CLOSE ON AIR FAILURE氣源故障關
OPEN ON AIR FAILURE氣源故障開
LAST ON AIR FAILURE氣源故障(原位)
FAIL POSITION故障位置
6、INSRUMENT LINE SYMBOLS儀表信號線表示法
CONNECTION TO PROCESS連接到工藝
UNDEFINED SIGNAL未定義信號線
PNEUMATIC SIGNAL氣信號
ELECTRIC SIGNAL電信號
CAPILLARY TUBING(FILLED SYSTEM)導壓毛細管
SOFTWARE OR DATA LINK內部軟件信號線或數據鏈
NUCLEAR SIGNAL電磁輻射聲波等信號線
關于儀表圖例的使用建議儀表工參照標準HG/T 20505-2014《過程測量與控制儀表的功能標志及圖形符號》
