余氯和總氯分析儀工作原理及結構
1、氯作為消毒劑(氧化劑)的存在形式
各種形式存在的氯作為氧化劑用于水體的消毒，殺滅水中的細菌。氯作為消毒劑主要有以下幾種存在形式：
①活性氯。以次氯酸分子HClO形式存在的氯，是消毒過程中起最重要作用的部分。
②余氯。又被稱為自由氯或者游離氯，最常見的氯消毒劑包括氯氣、次氯酸、次氯酸鹽等在水中溶解并水解產生：?jiǎn)钨|(zhì)氯分子Cl2(介質pH<4時存在，絕大部分工況下不存在單質氯分子)、次氯酸分子HClO、次氯酸根離子ClO-(次氯酸鹽)。
③化合氯。由氯和氮化物(NH2、NH3、NH4)化合構成化合物，此化合態的氯化物無消毒活性作用，在水體中持續緩慢地分解出活性氯起到消毒作用。
④總氯。指余氯(游離氯)和化合氯的總稱。
⑤二氧化氯。有別于次氯酸類和氯氮化合物類的氯消毒劑，均勻分散在水體中單不產生水解的消毒劑。
2、余氯和總氯的在線測量方法
余氯和總氯的在線測量方法主要分為兩種：電化學傳感器法和DPD濕化學分析儀法。
①電化學傳感器法
電化學傳感器法測量原理如圖。余氯：基于電流法測量原理測量余氯濃度。介質中的次氯酸(HOCl)擴散通過傳感器覆膜，在金陰極上被還原成氯離子(CI-)；在銀陽極上，銀被氧化成氯化銀。金陰極釋放電子，銀陽極接收電子，形成電流回路。在恒定操作條件下，回路電流與介質中的余氯濃度成比例關系。介質中的次氯酸濃度取決于pH值大小，流通式安裝支架中安裝的pH電極測量介質的pH值，用來進行補償。變送器將電流信號轉換成濃度值(單位：mg/L)。
總氯：基于電流法測量原理測量總氯濃度。浸入電解液中的雙電極通過覆膜接液。雙電極為鉑工作電極和銀涂層的反電極或參比電極。介質中的氯化合物擴散通過覆膜。兩個電極間的恒定極化電壓會觸發工作電極上的氯化合物發生電化學反應。電流與傳感器工作量程范圍內的總氯濃度成比例關系，幾乎不受pH值的影響。主要測量信號通過傳感器的放大器轉換成0~5μA輸出信號，輸出信號顯示在變送器上。
二氧化氯：基于電流法測量原理測量二氧化氯濃度。覆膜法傳感器由陰極和陽極組成，陰極為工作電極，陽極為反電極。陰極和陽極浸入在電解液中，通過覆膜與介質隔離。覆膜可以防止電解液泄漏或污染物滲入。
②DPD濕化學分析儀法
分析儀試樣泵將預處理后的試樣打入比色池，試劑泵按比例加入相應的試劑。試樣與試劑發生特異的顯色反應，試樣濃度與該顯色反應在特定波長下的光吸收值成比例。為了得到精確的測量結果，同時測量參比波長下的吸光度值，用于補償濁度、污染和LED光源老化導致的測量誤差。光度計在恒溫條件下工作。因此，化學反應時間短，可重現性好。
DPD(N、N-二乙基、p-苯二胺)與次氯酸和次氯酸離子反應，使溶液呈紫紅色。在此過程中，醋酸緩沖液使得pH值位置恒定。吸收光波長為555nm。吸光強度與試樣中的余氯濃度成比例。
除了DPD試劑，附加碘化鉀也添加進醋酸緩沖液試樣中。試樣中的氯胺氧化和碘化后生成碘酸或次碘酸，與DPD試劑反應，形成紫紅色溶液。吸收光波長為555nm。吸光強度與試樣中的總氯濃度成比例。

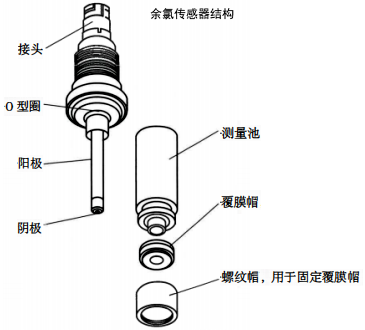

余氯和總氯傳感器結構
余氯和總氯傳感器結構如下圖所示。
余氯和總氯分析儀測量系統
完整的余氯和總氯分析儀測量系統應包括：余氯/總氯傳感器、pH電極、變送器、電極安裝支架。

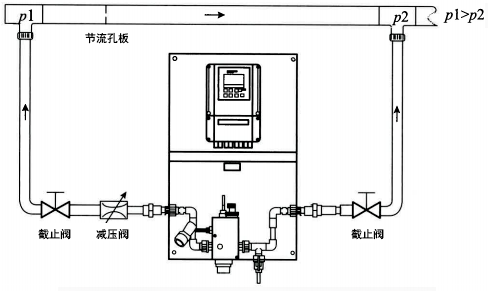

常見的余氯分析儀測量系統安裝方式如下圖所示。
由于溫度和pH值對于余氯傳感器的測量影響較大，微小的波動會引起余氯示值的偏差，因此需要對余氯傳感器進行溫度和pH值補償。余氯是指水體中的游離氯的總和，包括了次氯酸(HClO)和次氯酸根(ClO-)兩部分組成次氯酸是一種弱電解質，在水體中部分電離(可逆反應)：
因此在一定條件下達到電離平衡，因此存在一個電離平衡常數K。(電離平衡常數只和溫度有關，和物質的濃度無關)，不同溫度下電離平衡常數K。也不盡相同。
余氯電極測量得到次氯酸(HClO)的濃度，再根據pH值和溫度補償?shù)玫酱温人岣?ClO-)的濃度，計算相加的和作為測量結果。補償?shù)挠?jì)算方法通過內置電離或者水解平衡常數K對應溫度T的數據表。在特定溫度下利用常數K計算得到余氯值。

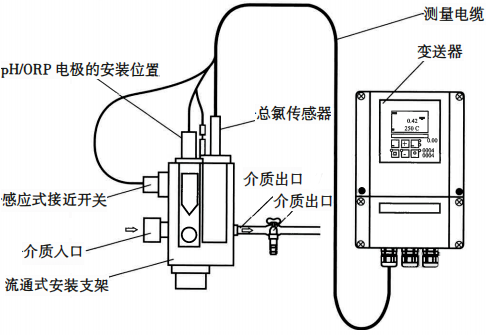

常見的總氯分析儀測量系統安裝方式如下圖所示。
對于采用DPD濕化學分析儀法的余氯和總氯分析儀測量系統應當包括控制系統、采樣系統、預處理系統、定量系統、反應比色系統和排廢系統等，同時在使用過程中需要消耗相應的試劑和清洗劑等。
