彈簧管壓力表、膜盒壓力表和波紋管壓力表原理和結構

2023/5/25 1:38:27 人評論次瀏覽分類：壓力測量文章地址：http://m.wxmqjy.com/tech/4907.html

壓力表廣泛應用于工業生產中，用來測量管道和容器中液體、蒸汽或氣體的壓力。由于所測量壓力的大小不同，所測量的工作介質不同，對測量精度的要求不同，對測量中的控制要求不同，壓力表工作環境中溫度和振動強度不同等，需要根據具體情況選擇不同種類的壓力表

彈簧管壓力表原理和結構
彈簧管壓力表以彈簧管作為測量元件的壓力表，被測介質進入彈簧管內，彈簧管產生形變，通過連桿推動機芯轉動，帶動指針旋轉實現指示壓力的目的。彈簧管壓力表的結構如圖所示。

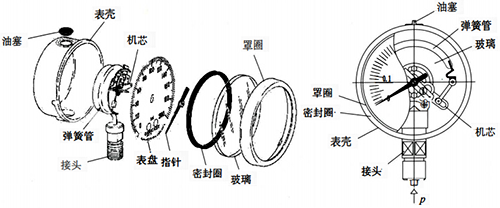

彈簧管壓力表結構

膜盒壓力表原理和結構
膜盒壓力表以膜盒為測量元件的壓力表，將兩個膜片對焊為膜盒，形成一個腔室。當被測介質進入到膜盒內，膜盒產生形變，通過連桿推動機芯轉動，帶動指針旋轉實現指示壓力的目的。膜盒壓力表的結構如圖所示。

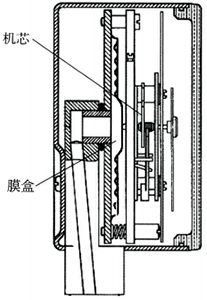

膜盒壓力表結構

膜片壓力表原理和結構
膜片壓力表以金屬膜片為彈性元件的壓力表，金屬片被壓制成帶有同心波紋的膜片，在壓力的作用下，膜片產生位移，借助固定在膜片中心的推桿推動機芯轉動，帶動指針旋轉實現指示壓力的目的。膜片壓力表適合的量程是0~1.6kPa至 0~2.5MPa。膜片壓力表具備高過壓能力，可以實現10倍滿量程的過壓。膜片材料可根據介質進行選擇，可以提供法蘭連接，非常適合需要低壓測量的苛刻工藝介質。膜片壓力表結構如圖所示。

波紋管壓力表原理和結構

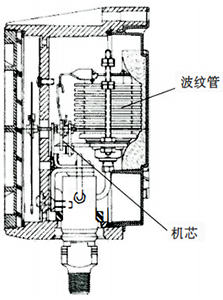

波紋管壓力表以波紋管為測量元件的壓力表，當被測介質進入波紋管內，波紋管產生形變，通過連桿推動機芯轉動，帶動指針旋轉實現指示壓力的目的。波紋管壓力表適合的量程是0~1.6kPa至0~60kPa。波紋管壓力表具備高過壓能力，可以實現10倍滿量程的過壓。波紋管壓力表結構如圖所示。
