昌暉儀表制造儀表制造有限公司不是國內最先生產無紙記錄儀廠家，但昌暉以工匠精神來研發和生產儀表，無紙記錄儀穩定性、可靠性、易用性、以太網無紙記錄儀軟件在十年努力下達到國際先進水平，精細、精致、精確、按作業書生產貫穿于以太網無紙記錄儀生產全過程，客戶滿意率直線上升，市場份額跳躍式遞增，品質讓昌暉儀表贏得市場。

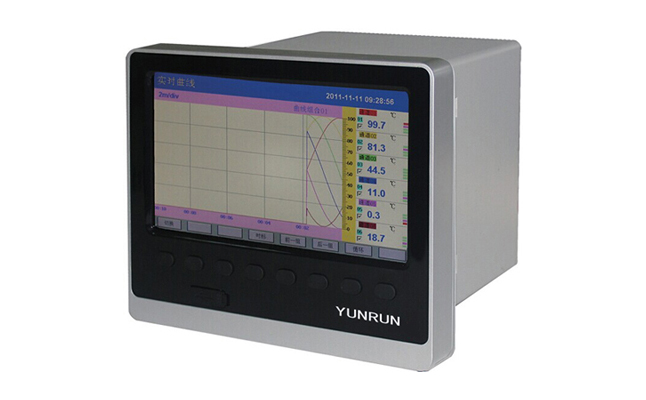

7寸寬屏以太網無紙記錄儀萬能輸入（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等）；可帶18路報警輸出或12路模擬量變送輸出，RS232/485通訊接口、以太網接口、微型打印機接口、USB接口；SD卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀設計、完美的功能體現、可靠的硬件品質、精湛的制造工藝，使以太網無紙記錄儀具有更高的性能價格比。
以太網無紙記錄儀技術參數
1、輸入信號 電流 0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方
電壓 0-5V、1-5V、0-10V、±5V、0-5V開方、1-5V開方、0-20mV、 0-100mV、±20mV、±100mV
熱電阻 Pt100、Cu50、Cu53、Cu100、BA1、BA2
線性電阻 0-400Ω
熱電偶 B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、輸出信號 模擬輸出 4-20mA（負載電阻≤380Ω）；
0-20mA（負載電阻≤380Ω）；
0-10mA（負載電阻≤760Ω）；
1-5V（負載電阻≥250KΩ）；
0-5V（負載電阻≥250KΩ）；
0-10V（負載電阻≥500KΩ）
報警輸出 繼電器常開觸點輸出，觸點容量1A/250VAC（阻性負載）；
注意：當負載超過繼電器觸點容量時，請不要直接帶負載
饋電輸出 DC24V±1，負載電流≤250mA
通訊輸出 RS485/RS232/EtherNet 通訊接口，波特率1200-57600bps可設置，采用標準MODBUS RTU通訊
協議，RS485通訊距離可達1公里；RS-232 通訊距離可達15米；EtherNet 通訊接口，通訊速率為10M
3、測量精度 0.2%FS±1d
4、采樣周期 1秒
5、設定方式 面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存
6、顯示方式 7英寸800×480點陣寬屏TFT高亮度彩色圖形液晶顯示，LED背光、畫面 清晰、寬視角。顯示內容可由漢字，數字，
工程曲線，棒圖等組成，通過 面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等
7、數據備份 支持U盤和SD卡數據備份與轉存，容量≤8GB，支持FAT、FAT32格式
8、存儲容量 內部Flash存儲器容量64M Byte
9、記錄間隔 1、2、4、6、15、30、60、120、240秒九檔可供選擇
10、存儲長度 24天（間隔1秒時）～5825天（間隔240秒時）
記錄時間（天）= （64×1024×1024×記錄間隔）÷（通道數×2×24×3600）
注：通道數的計算：程序將通道數劃分為4、8、16、32、64五檔，當儀表 通道數落在兩檔之間時，以大的數作為
計算的通道數。例如：儀表通道數是12路，公式中通道數以16計算
11、使用環境 環境溫度：-10～50℃
相對濕度：10-90%RH（無結露）， 避免強腐蝕氣體
注：若現場環境惡劣，定貨時務必特殊說明！
12、工作電源 AC85-264V（開關電源），50/60Hz；DC12-36V（開關電源）
13、功耗 ≤20W
1、使用注意事項
1.1 對使用以太網無紙記錄儀的注意事項
● 以太網無紙記錄儀中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形。
● 請不要將帶電品靠近以太網無紙記錄儀信號端子，可能引起故障。
● 請不要對以太網無紙記錄儀沖擊。
● 如果您確認從以太網無紙記錄儀中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或云南昌暉儀表制造有限公司取得聯系。
● 為確保以太網無紙記錄儀測量正常工作，儀表在使用前請通電熱機30分鐘.
1.2 對使用外部存儲媒體的注意事項
● 存儲媒體是精密產品，請小心使用。
● 除插入和取出存儲媒體外，運行時請關上操作蓋。存儲媒體和USB接口應減少與灰塵的接觸以得到保護。
● 使用U盤、SD卡請注意靜電保護。
● 推薦使用本公司產品。
● 在高溫（大約40℃以上）使用存儲媒體時，請在保存數據時插入存儲媒體，數據保存結束后取出放好，不要長期插在以太網無紙記錄儀上。
● 打開/關閉電源前，請取出存儲媒體。
● 關于存儲媒體的一般使用注意事項，請參見所使用的存儲媒體所帶的使用說明書。
2、以太網無紙記錄儀安裝
2.1 安裝場所
請將以太網無紙記錄儀安裝在下述場所：
● 以太網無紙記錄儀為儀表盤裝式。
● 安裝的地方要安裝在室內，且能避開風雨和太陽直射。
● 通風良好的地方為了防止以太網無紙記錄儀內部溫度上升，請安裝在通風良好的地方。
● 請選擇機械振動少的地方安裝以太網無紙記錄儀。
● 水平的地方安裝以太網網無紙記錄儀時請不要左傾或者右傾，盡量水平（可后傾最大30°）。
注意：
★ 將以太網無紙記錄儀從溫度、濕度低的地方移至溫度、濕度高的地方，如果溫度變化大，則有時會結露，熱電偶輸入時會產生測量誤差。這時，請先適應周圍環境1小時以上再使用。
★ 如果在高溫條件下長時間使用會縮短LCD的壽命（畫面質量降低等）。請盡量不要在高溫（大約40℃以上）條件下使用。
2.2 請不要安裝在下述地方:
● 太陽光直射到的地方和熱器具的附近請盡可能選擇溫度變化小，接近常溫（23℃）的地方。如果將以太網無紙記錄儀安裝在太陽光直射到的地方或者熱器具的附近，會對儀表內部產生不好的影響。
● 油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等多的地方油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等會對以太網無紙記錄儀產生不良的影響。
● 電磁發生源的附近請不要將有磁性的器具或磁鐵靠近以太網無紙記錄儀。如果將本儀表安裝在強電磁場發生源的附近，由于磁場的影響會帶來顯示誤差。為避免儀表發生異常工作，現場使用射頻發生器時需與儀表保持20cm以上的距離
● 不便于觀看畫面的地方以太網無紙記錄儀顯示部分用的是7英寸的TFT真彩LCD，如果從極其偏的角度看上去就會難以看清顯示，所以請盡量安裝在觀察者能正面觀看的地方。
昌暉以太網無紙記錄儀技術亮點
1、國內多數廠家是5.6英寸屏幕，昌暉為7寸寬屏。
2、最大輸入通道數量多數廠家為12路或16路，昌暉以太網無紙記錄儀為萬能輸入信號為48路，這就是技術。
3、其他無紙記錄儀廠家基本使用組合鍵方式操作儀表，按鍵通常為4-5個，昌暉以太網無紙記錄儀為8個。是不是按鍵多就牛？還真不是這樣！組合鍵操作儀表使用者必須牢記不同組合鍵的功能，假如忘記了或沒帶說明書，功能使用肯定不方便；昌暉以太網無紙記錄不使用組合鍵，每個按鍵也不指定特定功能，你需要功能在按鍵上方中文提示，提示在哪里就按那個鍵，參數設置速度超快，不用說明書也可以輕松完成調試，識字就行。
4、以太網無紙記錄儀參數設置不正確會提示，還可以恢復到出廠正確參數
5、互聯網與無紙記錄儀的結合，也是物聯網技術在工業生產中應用的一個縮影，昌暉以太網無紙記錄儀軟件平臺走在同行前面。
6、穩定性和可靠性可以和進口儀表媲美，一句話：可靠、皮實耐用！
7、高貴而不貴，昌暉以太網無紙記錄儀價格親民。我們做了好產品，沒有讓您知道，是我們的錯，您沒選用也不妨先關注，如果將您的想法和建議反饋給我們，有禮物相贈！
匠人易尋，匠心難覓！每個昌暉人都在做好每一臺儀表付出自己的心血，立工匠精神 精心制造以太網無紙記錄儀，只要工匠精神不失，國產以太網無紙記錄必將以品質和“歐洲制造”共享市場！
