首先提個問題？你們家的變壓器平時并列運行嗎？或者問，平時并列運行過嗎？

或許有朋友說，我壓根都不知道何謂變壓器并列運行！這取決于變壓器的運行方式，若單電源供電，又何來并列一說哪？

也或許有朋友說，我們家變壓器并列運行過，但時間很短，只限于倒負荷時并列！這也無可厚非，對于雙電源供電方式，在滿足變壓器并列運行條件下，是允許短時間并列的。

還或許有朋友說，變壓器并列運行有什么稀奇，我們家有多臺變壓器并列，當然，這是出于變壓器經濟運行的考慮。

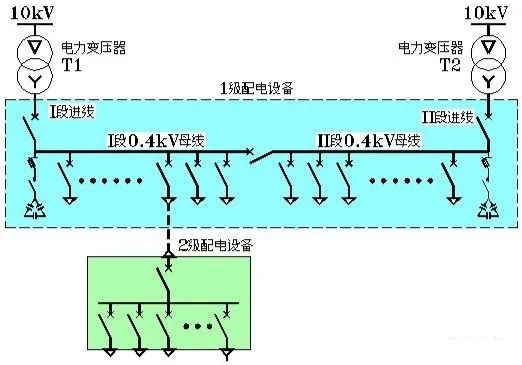

對于雙電源供電的方式，比如單母線分段供電，正常情況下，變壓器分列運行，各帶各的，但中間有個母聯，這個母聯就是滿足變壓器并列運行使的！

設計院在設計圖紙時，變壓器二次側進行開關與母聯開關總會加上閉鎖條件，也就是說，不允許三個開關同時合閘，從本質上講，是不允許變壓器并列運行。



你要解除這個閉鎖條件也可以，無非就是挑挑線的事，但你要改，是你的事，出了事，與設計院沒啥關系，畢竟，人家給的圖是明擺著的！

如此看，設計院如此設計是“留一手”的，那么，設計院為何要“留一手”哪？說白了，就是怕變壓器在并列運行時或過程中發生事故，到時候難脫關系。

試想，若一臺變壓器用的你們自個家的電壓，另一臺用的國網的電，盡管變壓器都是一個廠產的，變比、容量都一般大，接線組別也相同，這時候能并列運行嗎？顯然是不行的！

若不是同一個電網，兩個電網的相位關系肯定不會一致，這時候兩臺變壓器并列運行，是不能允許的！

當然，這只屬于其中一種情況，有朋友說了，我們家用的是同一個電網，電壓等級也相同，這時候并列沒事了吧？

并當然是能并，但要滿足上面說的幾個條件，也就是變比、短路阻抗、接線組別和容量。容量盡量相同，不大于3倍關系，不然，并列后容量小的變壓器容易出現過負荷。

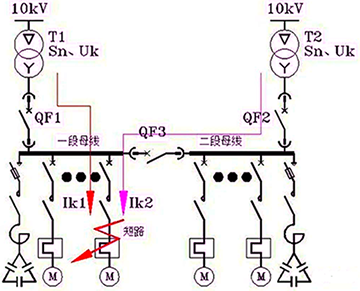

但還有一點，變壓器并列以后，若在母線或是饋線線路出現短路，其短路電流要乘以并列運行變壓器的臺數。比如兩臺變壓器并列運行，若此時饋線電路發生了短路，此時短路電流應該是分列運行時的兩倍。



這點不難理解，因?yàn)樽儔浩鞑⒘羞\(yùn)行，母聯開關在合位，一旦發生短路，短路電流會同時過兩臺變壓器。

由此，問題就來了，若發生了短路，饋線開關能跳開短路電流嗎？這考驗的是開關的極限分?jǐn)嗄芰Γ舨荒芴_，就只能考驗上級開關的分?jǐn)嗄芰α?！如此，事故將?huì)擴大！

可見，變壓器并列運行并不是隨隨便便的，得是有條件的！所以，但凡是有條件的，都不是隨便可行的！

作者：電氣星辰
