Ⅱ類燈具的配電及保護

2024/7/19 22:47:44 人評論次瀏覽分類：電工基礎 文章地址：http://m.wxmqjy.com/tech/5690.html

Ⅱ類燈具采用雙重絕緣或加強絕緣，雙重絕緣是既有基本絕緣又有附加絕緣構成的絕緣。其中附加絕緣是除了基本絕緣外，用于故障防護附加的單獨絕緣，其目的是基本絕緣一旦損壞附加絕緣還可防止觸電，它是在基本絕緣之外附加的一種獨立絕緣，附加絕緣又稱輔助絕緣或保護絕緣。加強絕緣是危險帶電部分具有相當于雙重絕緣的電擊防護的絕緣。加強絕緣是單一的絕緣結構，構成絕緣層的絕緣材料不能拆分成基本絕緣和附加絕緣。

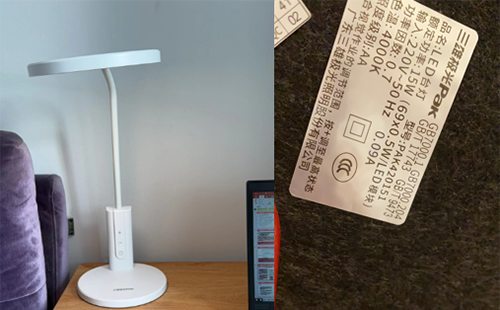

圖1 雙重絕緣或加強絕緣的LED臺燈

Ⅱ類燈具可為整體定型產品，也可在基本絕緣的燈具外加裝不低于IP××B或IP2×的絕緣外殼。由于Ⅱ類燈具絕緣能力得到了提升，所以該類燈具不需要接保護接地導體(PE)，燈具上也沒有接地端子。即使雙重絕緣或加強絕緣的LED臺燈，其插頭也沒有接地腳。

因此，Ⅱ類LED燈配電回路不需要PE線，只有相線和中性線。Ⅱ燈具由于沒有PE線，因此，無需設置剩余電流動作保護(RCD)。

對于分體的LED燈具，終端照明配電箱至Ⅱ類驅動電源采用兩芯線(L、N)，驅動電源到燈具本體由燈具廠家確定，這段線路可視為燈具內部線路。工程實踐表明，這段線路出問題不少，主要是電線敷設過程中造成其絕緣劃傷。因此這段線路需要穿管保護。
