根據流體靜力學原理，由被測對象液柱的靜壓力，就可判斷液位的高低。而靜壓力可用差壓變送器把它檢測出來。液位與差壓有如下關系：

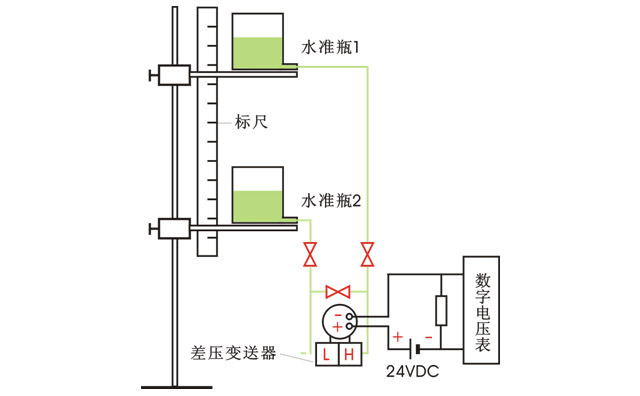

式中H為液位高度；△P為差壓；ρ為液體密度。當液體密度恒定時，測出差壓就可知道液位高度，而與液體容積無關，即知道了液體高度，也就知道了差壓，即立△P=H×ρ。以上都是針對△P為水柱而言的。差壓變送器模擬校驗就是基于上述原理進行的。差壓變送器模擬校驗校驗裝置及接線見圖所示。
將被校差壓變送器及讀數標尺（可用鋼直尺或U形壓力計標尺）垂直固定好，準備兩個手動氣體分析儀用的水準瓶，用橡膠管分別接到差壓變送器的三閥組閥門接頭上，為使讀數方便和準確，可自制一活動支架來放置水準瓶。將三閥組的三只閥門全打開，旋松差壓變送器上端的排氣螺釘，從任一個水準瓶內灌水；待水從排氣螺釘內溢出；排完氣泡后，旋緊排氣螺釘。并使兩水準瓶的水面保持半瓶左右，將兩水準瓶置于同高度（通常定為標尺的“0”刻度），使兩瓶的水面平衡。送電預熱后，檢査差壓變送器的零位，不符時可調變送器的調零電位器，使之輸出為4mA，調好零位后，關閉平衡閥門。此時抬高與變送器H端相連的水準瓶，以改變兩個水準瓶的水面垂直距離，并使其為最大測量量程，看差壓變送器的輸出是否為20mA，否則調差壓量程使輸出為20mA.零位和滿量程合乎要求，再改變水準瓶的水面垂直距離，看中間各量程是否超差。正常后再進行遷移調整工作。正、負遷移的調整視差壓變送器的用途而定，通常情況下：測開口容器的液位用正遷移，測封閉容器的液位用負遷移。只是涉及抬高哪只水準瓶的問題。在遷移時應該哪個水準瓶升降？應根據正、負遷移情況來定。但都是以一個水準瓶的水面作為基準點，將另一個水準瓶沿標尺上下移動，兩個水準瓶的水面距離（可從標尺上讀數），即為液位H值，也即差壓△P值。根據差壓變送器量程把移動的那個水準瓶移到液位最高點（或最低點），然后調整遷移使之合乎要求。
對測量其他液體及工況下的水位時，差壓變送器應該按其實際密度來計算量程后模擬校驗。
