熱電阻的自熱效應對測溫的影響

2025/1/2 14:41:38 人評論 次瀏覽 分類:溫度測量  文章地址:http://m.wxmqjy.com/tech/5938.html

在測量熱電阻的過程中,為了獲取電阻值,通常需要施加一定的電流或電壓。根據焦耳定律,電流通過電阻時會產生熱量,這部分熱量會使熱電阻自身的溫度升高,從而導致熱電阻電阻值發生變化。這種由于自身發熱引起的溫度升高現象,就是熱電阻的自熱效應。

自熱效應會對溫度測量的準確性產生影響。由于熱電阻的阻值會隨溫度變化,自熱效應導致的溫度升高會使得測量到的溫度值偏離實際的被測溫度。因此,在高精度的溫度測量中,必須考慮并盡量減小自熱效應的影響。


通過熱電阻的電流越大,其靈敏度及分辨率也越高,可是由自熱效應引起的電能消耗Wc也越大,致使測溫誤差增大。對于電阻為100歐姆的元件,如果通過的電流分別為10mA與2mA時,
消耗的電能則分別為10mW與0.4mW。由此看出,通過的電流不同,引起的自熱效應誤差的大小也各異。測量電流與自熱效應誤差的關系如圖所示。因此,在進行高精度測量時,必須注意電流的大小及測量儀表的靈敏度。隨著儀表技術進步,即使用很小的電流,儀表也可以得到足夠的靈敏度。

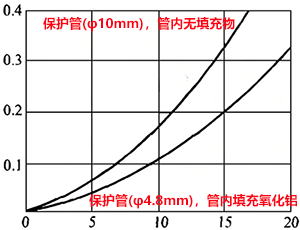

測量電流與自然效應誤差的關系(在0℃的拌攪水中)

對熱電阻施加單位電能時,由自熱效應引起的溫度升高為K(C/mW),消耗的電能為Wc時,由自熱效應引起的誤差△tc可用下式表示:

△tc=KWc=KI2R


系數K取決于熱電阻的結構(電阻絲的直徑、繞線密度、保護管直徑、內部有無充填物及其種類等),并與環境有關。如以小型玻璃骨架組件為例,在攪拌的水中K為
0.007℃/mW,但在靜止的空氣中卻為0.28℃/mW,為上述攪拌水中的40倍;如以帶保護管的熱電阻為例,在攪拌水中K為0.012℃/mW,在靜止空氣中為0.033℃/mW。由此可見,熱電阻自熱效應誤差與環境關系很大。

對于系數K可通過如下方法求得。在同一環境條件下,通過電流I1時的電阻值為R1,改變電流達I2時,則其電阻值R2=R1+△R,如果電阻溫度系數為a,則K可用
下式近似求得:



綜上所述,熱電阻的自熱效應是溫度測量中一個不可忽視的因素,它會影響測量的準確性。通過理解自熱效應的影響因素和采用適當的修正方法,可以有效減小這種效應帶來的誤差,提高溫度測量的精度。
