PFD(Process Flow Diagram，工藝流程圖)和P&ID(Piping and Instrumentation Diagram，管道及儀表流程圖)是化工、石油、制藥、電力等工程領域中常見的兩種技術圖紙。它們?cè)诠に囋O(shè)計、設備選型、安裝調試和運行維護等過程中起著重要作用。

1、PFD(工藝流程圖)定義
PFD主要用于描述一個工藝過程的整體流程，包括主要的設備、工藝流向以及關鍵的工藝參數。它提供的是一個高層次的概覽，便于理解工藝過程的基本工作原理。

PFD的主要特點
①關注主要工藝流程，不涉及細節；
②僅展示主要的工藝設備(如反應器、換熱器、塔、泵、壓縮機等)；
③顯示主要的物料流動路徑，包括：
a、主要流體的流動方向
b、物流名稱及編號
c、關鍵的流量、壓力、溫度等參數
d、可能包含質量/能量平衡信息
e、可能包括主要控制回路(但不會展示詳細的控制儀表)

PFD的作用
①作為項目初步設計階段的重要文檔；
②便于各部門(如工藝、設備、采購等)理解整體流程；
③進行物料和能量衡算，提供工藝計算依據；
④幫助確定設備選型PFD的示例中可能包括：
a、主要設備(如反應器、換熱器)
b、主要管線及物流方向
c、關鍵參數(如溫度、壓力)
d、質量流量或摩爾流量等

2、P&ID(管道及儀表流程圖)定義
P&ID是PFD的進一步深化，它提供更詳細的信息，包括工藝管道、儀表、閥門及控制系統。P&ID主要用于設計、施工、操作和維護過程。

P&ID 的主要特點
①包含所有設備和管道，包括主設備和次要設備；
②標注詳細的管道信息，如：
a、管道編號
b、管徑、材質、壓力等級
c、絕熱或伴熱信息
③完整的儀表和控制系統：
a、過程控制回路(如PID控制器、流量計、壓力變送器)
b、具體儀表的位號(如FT、PT、TT)
c、控制系統(如DCS、PLC)：
a、包含所有閥門(控制閥、手動閥、止回閥、安全閥等)
b、安全及聯鎖信息(如緊急切斷、超壓保護)

P&ID的作用
①作為施工、安裝、調試的主要依據；
②指導工藝控制系統的設計和編程；
③維護和操作人員用于排除故障和日常運行；
④提供安全分析和HAZOP(危險與可操作性研究)。

依據P&ID的示例
①顯示所有設備及其連接的管道；
②詳細的閥門和儀表信息
③控制回路(如自動控制閥)；
④安全保護裝置(如泄壓閥、聯鎖系統)

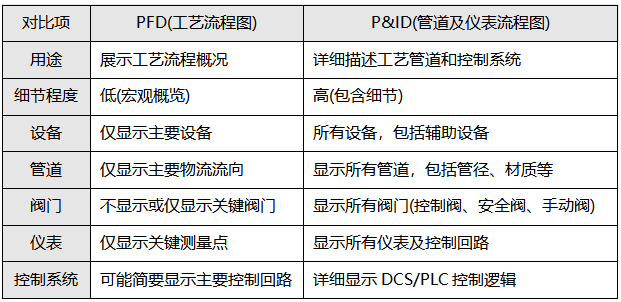

3、PFD和P&ID的區別



4、總結
①PFD是工藝工程的宏觀視角，適用于設計早期和工藝?yán)斫猓?/span>
②P&ID是工程施工、操作和維護的核心文件，細節更豐富；
③兩者相輔相成，PFD先于P&ID設計，P&ID進一步深化并用于實際工程實施。在工程項目中，PFD用于整體工藝評估和設計，而P&ID則是施工、調試和運行的指南，二者缺一不可。
