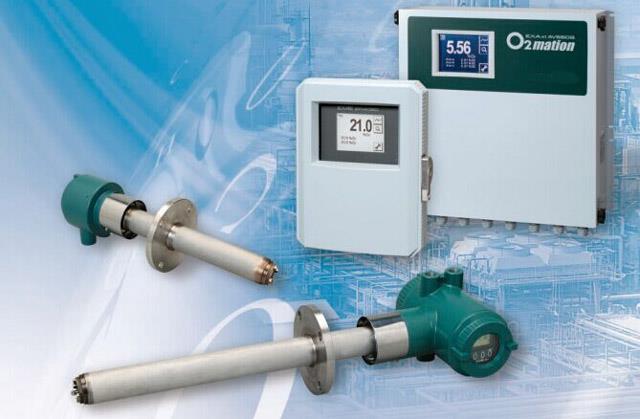

氧化鋯分析儀由氧化鋯探頭和氧量變送器兩部分組成。氧化鋯管是由氧化鋯材料摻以一定量的氧化釔或氧化鈣經高溫燒結后形成的穩定的氧化鋯陶瓷燒結體。由于它的立方晶格中含有氧離子空穴，因此在高溫下它是良好的氧離子導體。氧化鋯的檢測，就是利用這一特性，在一定高溫下，當鋯管兩邊的氧含量不同時，它便是一個典型的氧濃差電池。由于氧濃差導致氧離子從空氣邊遷移到煙氣邊，因而產生的電勢又導致氧離子從煙氣邊反向遷移到空氣邊，當這兩種遷移達到平衡后，便在兩電極間產生一個與氧濃差有關的電勢，在一定的高溫條件下，一定的煙氣氧含量便會有一對應的電勢輸出。氧化鋯分析儀主要用于鍋爐的氧量分析，對煙氣的含氧量做出準確的判斷。
氧化鋯分析儀維護
1、需要對樣品氣進行控壓處理，通常進儀器壓力不得大于0.05MPa。
2、標氣二次表輸出壓不得大于0.3MPa。
3、進入氧化鋯分析儀的所有氣路管線都必須經過嚴格的查漏，且此項工作在儀表正常工作時，每半年還必須進行一次系統查漏。
4、氣路進氧化鋯分析儀前，必須經過物理過濾器，發現氣阻現象，可先行檢查過濾網(過濾器)。
5、固定期清潔氧化鋯分析儀風扇過濾網，每季度一次；環境惡劣，需要經常清理，以防止因通風不暢而導致的儀器過熱現象。
6、氧化鋯分析儀的安裝部位應當水平，遠離振動源以防止檢測器不水平，而造成的樣品對流不均所引起的誤差。
7、氧化鋯分析儀周圍環境要求通風良好，切忌密閉空間，因氧量不均衡而引起的測量誤差。
8、氧化鋯分析儀周圍切忌有可燃性氣體，這會嚴重影響檢測器的準確測量。
9、由于檢測是在高溫下操作，若待測氣體中含有H2和CO、CH4時，此物質會與氧發生反應，消耗部分氧，氧濃度降低，引起測量誤差。所以氧化鋯分析儀在測量含有可燃性物質的氣體時應相應考慮此項因素，以避免測量失準(比如氧化鋯分析儀用在碳素余熱發電鍋爐氧含量測量中就有可能出現這種情況)。
10、當測量含有腐蝕性氣體時，應先用活性炭過濾。

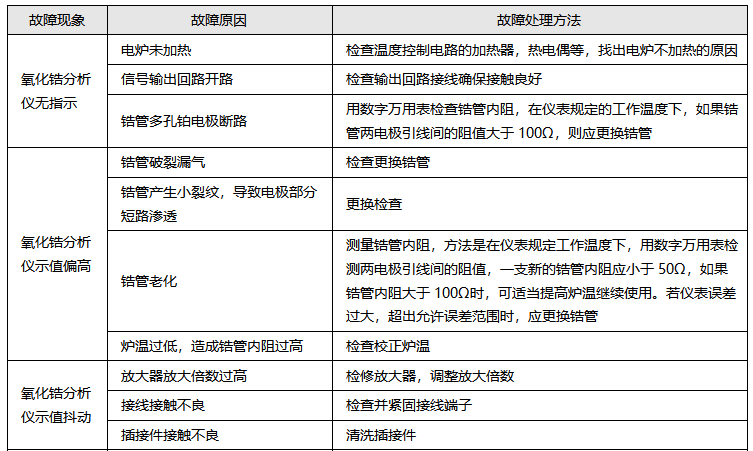

氧化鋯分析儀常見故障與處理
氧化鋯分析儀故障實例分析
1、一臺氧化鋯分析儀運行一段時間后，工藝反映指示偏低
故障檢查、分析：經檢查發現氧化鋯探頭過濾器堵塞，氣阻増大，影響被測氣體中氧分子的擴散速度，造成指示偏低。
故障處理：反向吹掃、清理過濾器：如果不能疏通，則更換過濾器。
2、新安裝的氧化鋯分析儀投運后，工藝反映指示偏高
故障檢查、分析：經檢查發現氧化鋯探頭安裝法蘭密封不嚴，造成漏氣導致空氣進入，所以指示偏高
故障處理：更換法蘭密封墊片(同時查找標氣入口處是否有泄漏)。
3、氧化鋯分析儀運行突然無指示
故障檢查、分析：經檢查發現氧化鋯電爐未加熱，檢查加熱器、熱電偶均正常，后發現溫度控制板故障。
故障處理：更換控制板，指示正常。
4、鍋爐剛投運后，氧化鋯分析儀運行指示波動大
故障檢查、分析：經檢查發現燃料系統不穩定，超負荷運行或有明火沖擊鋯頭，造成氣樣流量變化較大。
故障處理：和工藝配合檢查、調整工藝參數，使樣品流量穩定。
