電力匯流排由銅材或鋁材制作，是截面為矩形或倒角(圓角)矩形的長導體。由鋁質材料制作的稱為鋁匯流排(又稱鋁母線、鋁排或接地鋁排)，由銅質材料制作的稱為銅匯流排(又稱銅母線、銅母排或接地銅排)，在電路中起輸送電流和連接電氣設備的作用。
銅的導電性能等優于鋁，故銅排在電氣設備，特別是在高壓電氣柜和低壓配電柜中得到了廣泛的應用。一般在配電柜中的U、V、W相母排和PE母排通常采用銅排(電流較小時也使用鋁牌，可以降低設備成本)；銅排在使用中一般標有相色字母標志或涂有相色漆，U相銅排(A相)涂有“黃”色，V相銅排(B相)涂有“綠”色，W相銅排(C相)涂有“紅”色，PE母線銅排(地線)涂有“黃綠相間”雙色。

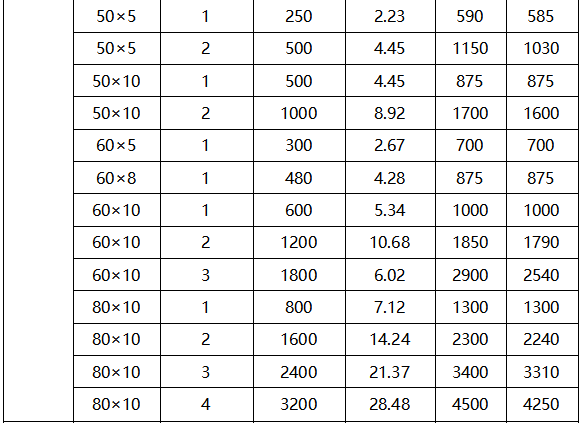

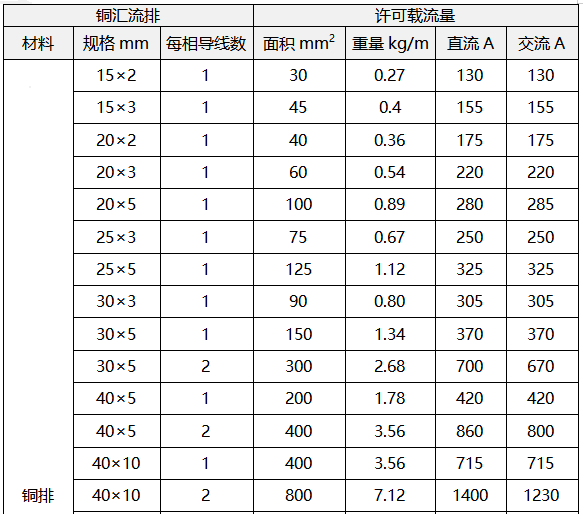

以下為云南昌暉儀表制造有限公司整理的各種規格的銅排載流量，供廣大電氣工程技術人員參考使用(錄自德國BEA)
銅牌又稱為銅母線，一般在配電柜中的A、B、C以及U、V、W相母排和PE母排均采用銅牌。
銅排主要用在一次線路上(大電流的相線、零線以及地線)。電柜之間連接的一般稱為主母排，而主母排分到每個電柜內的開關電器上的稱為分支母排。
銅排也有鍍錫的，一般在電柜的連接處都會做鍍錫處理和壓花處理或者加導電膏。空余處有時加熱縮套管保護，有的用絕緣漆。選擇銅牌最主要的原因是銅牌載流量，根據電流的大小選擇合適的銅牌，并且連接處的螺釘必須擰緊，否則電流大時可能會燒熔銅牌。
矩形母線載流量快速計算方法
在母排加工的生產過程中，經常會遇到如何準確的選用何種規格母排的問題。昌暉儀表技術部經過長期的工作經驗，摸索出了一套簡單、易記的母排載流量的計算方法，以供大家參考。
一般矩形銅排的載流量公式為：銅排載流量(40℃)=銅排寬度×厚度系數
其中銅牌厚度系數為：
母排厚度/mm：12、10、8、6、5、4
厚度系數：20、18、16、14、13、12
◆ 2層銅排載流量(40℃)=單層銅排載流量×系數(1.56-1.58)
◆ 3層銅排載流量(40℃)=單層銅排載流量×系數2
◆ 4層銅排載流量(40℃)=單層銅排載流量(不推薦，可采用異形銅排)×2.45
◆ 銅排載流量(40℃)=銅排載流量(25℃)×系數0.85
◆ 鋁排載流量(40℃)=銅排載流量(40℃)÷系數1.3
◆ 零(N)排母線按照相排母線的一半選取，但不得小于16mm2。
例：如求母排TMY100×10載流量為：
◆單層：100×18=1800(A)............................................................. [查手冊為1860A]
◆雙層：2TMY100×10的載流量=1800×1.58=2940(A) ........[查手冊為2942A]
◆三層：2TMY100×10的載流量=1860×2=3720(A) ..............[查手冊為3780A]
一次母線應選用帶圓角的銅母線，以避免尖端放電。在選擇母線時，除了考慮動熱穩定因素外，其銅排載流量應按母線長期允許工作穩定為+70℃、周圍空氣溫度為+30℃的數據選配。
