信號浪涌保護器布置與接線，大神這樣做

2023/9/27 3:20:34 人評論次瀏覽分類：過程控制文章地址：http://m.wxmqjy.com/tech/5108.html

信號浪涌保護器可細分為普通型信號浪涌保護器(非本安)和本安型信號浪涌保護器，兩種信號SPD在安裝和接線時的細節并不完全相同，昌暉儀表在本文以圖文形式分享信號浪涌保護器的安裝和布線專業知識。

非本安型信號浪涌保護器的布置與接線

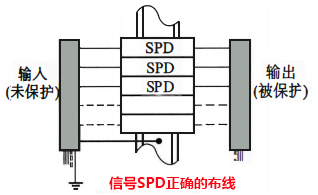

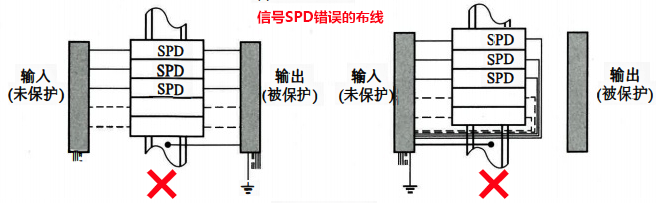

信號浪涌保護器的接地線與被保護設備的外殼接地端之間需用跨接線連接，并在SPD接地點處連接到大地。非本安信號SPD在機柜內的布線如下圖所示。

本安型信號浪涌保護器安裝和布線

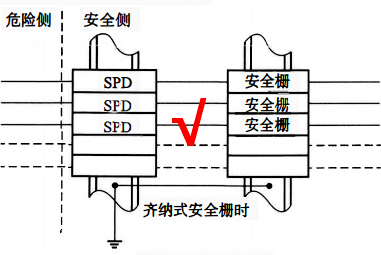

當用本安型信號浪涌保護器及連接的設備時，應將本安型信號浪涌保護器與安全柵分開安裝在兩排不同的導軌上，以滿足危險側與安全側接線端子之間50mm的間隔要求，同時可使得布線更加整齊，如下圖所示。

信號浪涌保護器使用注意事項
①信號浪涌保護器安裝位置離被保護設備越近越好。
②信號浪涌保護器確保接地良好。
③工作電壓：信號浪涌保護器的工作電壓要大于設備工作電壓峰值的1.2倍以上。
④工作頻率：信號浪涌保護器支持的工作頻率大于設備最大工作頻率。
⑤損耗：需考慮信號浪涌保護器上的電路損耗。因串接信號浪涌保護器器件對電路特性有改變，并聯信號浪涌保護器器件對信號有影響，主要是寄生電容的影響。
⑥保護模式：共模保護和差模保護，以滿足設備的保護要求。
⑦通流容量：對信號線路的保護，信號浪涌保護器通流容量一般選擇10kA。
⑧電壓保護水平：衡量信號浪涌保護器保護特性的重要參數，需低于設備能承受脈沖沖擊電壓器件對信號有影響，主要是寄生電容的影響。
