信號隔離器是一種輸入/輸出設備，接收輸入信號，轉換成與輸入成一定關系的信號，輸出給其他設備，利用光電隔離或電磁隔離切斷輸入信號與輸出信號之間的電氣連接，起到電氣隔離的作用，而并不影響信號的傳輸，實際的信號隔離器往往會根據需要，附加很多其他功能，如信號運算、信號分配及轉換等。
信號隔離器在實際應用中主要有以下四種用途：
1、消除接地環路影響
當系統中兩個儀表形成地環路時，往往會產生干擾，導致信號不準確。如果在這兩個儀表之間增加一個信號隔離器，切斷地環路，可解決這個問題，如下圖所示。
2、消除高頻電磁干擾

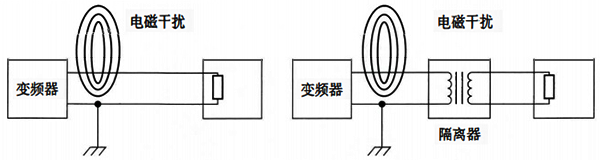

某些設備工作時會產生高頻電磁干擾，最常見的就是變頻器，如下圖所示，變頻器產生的干擾將通過連接線進入其他設備，如DCS，很可能出現信號跳變，嚴重時可能導致DCS不能正常工作。在這二者之間增加一個信號隔離器，利用信號隔離器對高頻信號的抑制作用，可以將信號濾波后送到DCS。
3、解決設備間信號不匹配問題

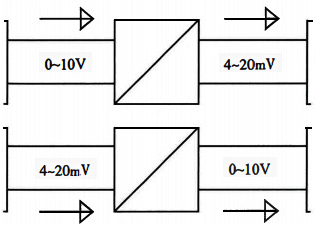

若兩個需要互聯的儀表之間信號不匹配，則需要用信號隔離器來實現信號轉換功能，從而保證儀表的互聯，如下圖所示。
4、一路信號分配成多路信號
一些場合，需要將一個信號同時送給不同的控制系統，即實現信號分配功能，可以采用一入二出、一入三出、一入四出、一入五出的信號隔離器實現。
